Jak efektivně navrhnout a instalovat systém montáže na střechu: Kompletní průvodce

Hlavní typy střechy PV montážní systém

The střešní montážní systém je klíčovou součástí systému výroby energie fotovoltaického a provádí důležitý úkol pevně stanovení fotovoltaických modulů na střeše. S rozvojem fotovoltaické technologie a zvýšením poptávky se typy střešních fotovoltaických podpůrných systémů stávají stále rozmanitějšími. Při výběru vhodného podpůrného systému fotovoltaického podpůrného systému je třeba zvážit strukturu, materiál, počet fotovoltaických panelů a faktory prostředí střechy. Následuje několik hlavních typů systémů montáže na střešní PV.

1. Systém pevného podpory

Systém pevného podpěry je nejběžnějším typem střešní fotovoltaické podpory. Jeho charakteristikou je, že jakmile je podpora nainstalována, úhel nebude v průběhu času upraven. Systém pevného podpěry je obvykle vhodný pro střechy, které nejsou blokovány a mají dostatečné přímé sluneční světlo. Systém má jednoduchou strukturu, nízké náklady a snadno se instaluje, vhodná pro většinu obytných a komerčních budov.

Výhodou pevného systému podpory je jeho nákladová efektivita, která uživatelům může poskytnout stabilní výkon výroby energie. Protože není vyžadován žádný pohyblivý mechanismus, údržba je jednoduchá a spolehlivost je vysoká. Pevná podpora obvykle tvoří úhel s povrchem střechy v malém úhlu, který může účinně absorbovat sluneční světlo a zajistit vysokou účinnost výroby energie. Pro oblasti s dobrými osvětlovacími podmínkami a nízkým větrem je pevný systém podpory ekonomickou a efektivní volbou.

2. Systém nastavitelné konzoly

Ve srovnání se systémem s pevným držákem má nastavitelný systém konzoly vyšší flexibilitu. Jeho hlavním rysem je, že úhel naklonění fotovoltaických modulů může být upraven podle sezónních změn nebo různých úhlů slunečního svitu. Tento typ systému držáku je obvykle vhodný pro střechy se složitými podmínkami osvětlení a je třeba optimalizovat účinnost výroby energie.

Nastavitelný systém konzoly lze rozdělit na dva typy: manuální nastavení a automatické nastavení. Typ manuálního nastavení vyžaduje, aby uživatel ručně upravil úhel držáku podle změn sezónních a počasí; Zatímco typ automatického nastavení automaticky upravuje úhel mechanickým zařízením, aby maximalizoval účinnost výroby energie. Výhodou nastavitelných držáků je, že mohou maximalizovat výkon výroby energie fotovoltaických modulů podle skutečných podmínek, zejména pro oblasti, kde je třeba optimalizovat úhly. Náklady na instalaci systému automatického nastavení jsou však vysoké a mohou vyžadovat více údržby a správy.

3. Systém lehkého držáku

Lehké systémy držáku obvykle používají lehké kovové nebo plastové materiály a jsou vhodné pro světelné střešní struktury nebo relativně slabé střechy. Tento systém držáku je zvláště vhodný pro budovy s nízkou strukturální nosnou kapacitou. Použitím lehkých závorek může být zátěž na střeše účinně snížena a tlak na střechu způsobený držáky s nadváhou.

Výhodou tohoto systému jsou rychlá instalace, nízké náklady a je velmi vhodná pro pozdější renovaci nebo expanzi. Nevýhodou lehkých montážních systémů je to, že nemusí být tak stabilní jako těžkopádné montážní systémy, takže je třeba věnovat zvláštní zvážení environmentálních faktorů, jako je zatížení větru a déšť a sníh. Lehké montážní systémy jsou ideální volbou pro budovy s lehkými střechami nebo složitými strukturami.

4. plovoucí montážní systém

Plovoucí montážní systém je speciální typ montážního systému, který se obvykle používá pro ploché střechy nebo ploché střechy. Na rozdíl od tradičních montážních systémů, plovoucí montážní systémy přímo neopravují fotovoltaické moduly na střeše prostřednictvím tradičních metod fixace, ale stabilizují montáž na střeše přidáním hmotnosti nebo lisování hmotnosti a obvykle nevyžadují perforování střechy.

Výhodou plovoucího montážního systému je to, že nepoškodí integritu střechy, která je zvláště vhodná pro budovy, které nechtějí provádět významné změny ve struktuře střechy. Kromě toho je plovoucí montážní systém vysoce přizpůsobivý a může flexibilně reagovat na různé vlastnosti povrchu střechy, zejména u budov nebo budov, které nemají dlouhodobé změny. Vzhledem k tomu, že plovoucí montážní systémy nemají žádné stanovení, je třeba během instalace v oblastech se silným větrem věnovat zvláštní pozornost problémům s zatížením větru.

5. Systém držáku typu trati

Systém držáku typu trati nese hlavně více fotovoltaických modulů přes dlouhou stopu. Tento systém může přesunout fotovoltaické panely na trati pro nastavení a optimalizaci úhlu. Systém držáku typu trati je vhodný pro budovy s velkým středním prostorem a je třeba upravit úhel fotovoltaických panelů. Konstrukce konzoly typu track umožňuje fotovoltaickým panelům vodorovně sklouznout, čímž se nastavuje směr a úhel komponent, což dále zlepšuje celkovou účinnost výroby energie systému.

Výhodou držáku typu track je, že může dosáhnout flexibilnějšího nastavení komponent, aby se přizpůsobila struktuře a podmínkám prostředí různých střech. Instalace a údržba konzoly typu trati je však relativně komplikovaná a nákladná. Proto je tento typ systému vhodnější pro rozsáhlé komerční nebo průmyslové projekty a není vhodný pro domácí fotovoltaické instalace v malém měřítku.

6. Systém skládací konzoly

Systém skládací konzoly je inovativní systém držáku, který lze složit nebo rozvinout podle potřeb. Skládací držák nejen šetří prostor, ale může být také upraven podle skutečných podmínek, aby se přizpůsobil různým úhlům světla. Obecně je vhodný pro místa, kde je třeba úhel upravit podle různých ročních období, zejména pro oblasti s velkými rozdíly ve světle v zimě nebo v létě.

Největší výhodou systému skládacího držáku je jeho flexibilita, která může účinně upravit úhel fotovoltaického panelu v různých časových obdobích, aby se přizpůsobila různým podmínkám slunečního svitu. Díky svému skládacímu designu má skládací závorka dobré využití prostoru a je vhodná pro instalaci střechy s omezeným prostorem. Nevýhodou je, že během instalace a úpravy vyžaduje určité manuální operace, což je méně pohodlné než systém automatického nastavení.

7. Systém fotovoltaického držáku s vysokou hustotou

Fotovoltaický držák s vysokou hustotou je střešní fotovoltaický systém vhodný pro vysokou poptávku po energii. Optimalizuje rozložení držáku, snižuje mezeru mezi fotovoltaickými moduly a využívá střešní prostor. Systém je vhodný pro komerční a průmyslové aplikace, které vyžadují efektivní výrobu energie.

Výhodou držáků s vysokou hustotou je to, že efektivně využívají prostor, jsou vhodné pro situace, kdy je oblast střechy omezená, a může zvýšit kapacitu výroby energie na jednotku plochy. Vzhledem k těsnému uspořádání je však během údržby vyžadována větší pozornost, zejména při čištění a kontrole, a mohou existovat určité provozní potíže.

Jak posoudit, zda je střecha vhodná pro instalaci a PV montážní systém

Jak se globální poptávka po obnovitelné energii zvyšuje, střešní fotovoltaické systémy výroby energie se postupně staly důležitým způsobem pro domácí a podniky pro využívání sluneční energie. Před instalací montážního systému PV je zásadním krokem k posouzení, zda je střecha vhodná pro instalaci montážního systému PV. Různé typy střech se liší z hlediska kapacity nesoucí zátěž, strukturální stabilitu, úhly a prostor, takže je vyžadováno podrobné hodnocení.

1. Struktura střechy a kapacita ložiska zatížení

Nejprve jsou nejzákladnější faktory, zda je vhodná pro instalaci montážního systému PV, nejprve, nejzákladnější faktory střechy, nejzákladnější faktory střechy. Samotný fotovoltaický podpůrný systém má určitou hmotnost, zejména při instalaci více fotovoltaických modulů, střecha musí mít dostatečnou kapacitu nesoucí zátěž, aby podpořila hmotnost fotovoltaické podpory a modulů. Obecně řečeno, strukturální typ střechy určuje jeho zatížení.

Mezi běžné střešní struktury patří dřevěné střechy, střechy betonu, kovové střechy a střechy na dlaždicích. Kapacita nesoucí zatížení různých střešních materiálů a struktur se velmi liší, takže před instalací fotovoltaického podpůrného systému musí být kapacita střechy podrobně vyhodnocena. U dřevěných střech nebo střech dlaždic, pokud je kapacita ložiska zatížení nedostatečná, může být před instalací vyžadována výztuž. U betonových střech je kapacita nosnosti obvykle silná, ale je také nutné zkontrolovat, zda jsou na povrchu střechy praskliny nebo jiné poškození.

Kromě toho je třeba zvážit i životnost designu a služeb na střeše. Pokud je střecha blízko ke konci své životnosti, může být nutné ji vyměnit nebo opravit, jinak může problém stárnutí střechy způsobit nestabilitu systému držáku po instalaci fotovoltaického držáku.

2. svah a úhel střechy

Sklon a úhel střechy jsou zásadní pro instalaci fotovoltaických držáků. Konstrukce systému fotovoltaického držáku obvykle upravuje úhel sklonu fotovoltaického modulu podle svahu a úhlu střechy, aby se zajistilo, že modul může přijímat sluneční světlo v největší míře. Čím větší je sklon střechy, tím rozmanitější je rozsah nastavení a metody instalace systému držáku.

Obecně lze říci, že optimální úhel instalace fotovoltaického systému je obvykle mezi 15 stupni a 40 stupňů a specifický úhel bude stanoven podle geografického umístění a slunečního záření. Pokud je sklon střechy příliš malý nebo příliš velký, může být nutné použít držák úhlu úhlu pro nastavení instalačního úhlu fotovoltaického panelu. Kromě toho může střecha, která je příliš plochá nebo nakloněna, způsobit nedostatečnou stabilitu držáku, takže je vyžadována strukturální výztuže podle skutečných podmínek.

U některých plochých střech může být instalační úhel systému konzoly nastaven nastavením úhlu samotného držáku tak, aby se dosáhlo optimálního úhlu osvětlení, zatímco u svažitých střech může být metoda instalace stanovena podle sklonu střechy. Stručně řečeno, sklon a úhel střechy přímo ovlivňují účinnost výroby energie fotovoltaického panelu, takže před instalací je vyžadováno podrobné posouzení založené na skutečné situaci.

3. orientace a stínování střechy

Orientace střechy je jedním z klíčových faktorů ovlivňujících účinnost tvorby fotovoltaické energie. Nejlepší orientace pro fotovoltaické moduly je na jih, protože jih může dostávat nejvíce slunečního světla, zejména na severní polokouli. Střechy orientované na jih mohou získat více slunečního záření, čímž se zlepší celkovou účinnost fotovoltaického systému výroby energie. U střech orientovaných na východ nebo na západ, ačkoli účinnost výroby energie je o něco nižší, mohou být stále nainstalovány a získat určité množství výroby energie.

Kromě orientace je stínování také důležitým hlediskem. Okolní stromy, budovy, dráty a další překážky mohou ovlivnit oblast ozáření fotovoltaického modulu, čímž ovlivňují účinnost výroby energie. Proto při posuzování, zda je střecha vhodná pro instalaci fotovoltaického držáku, je třeba zvážit, zda existují překážky v okolním prostředí a zajistit, aby fotovoltaický systém mohl za podmínek za každého počasí přijímat co nejvíce slunečního světla. Pokud existuje mnoho překážek, můžete zvážit snížení stínování prořezáváním stromů nebo úpravou rozložení systému držáku.

4. Stav a materiál povrchu střechy

Povrchový stav a materiál střechy jsou také klíčové faktory ovlivňující instalaci fotovoltaického držáku. Různé střešní materiály ovlivní instalační metodu a pevnost systému držáku. Mezi běžné střešní materiály patří dlaždice, kovové listy, asfaltové dlaždice a beton. Každý materiál má různé vlastnosti a vyžaduje různé metody instalace držáku.

Pro střechy na dlaždicích je nutné vyhnout se poškození vodotěsné vrstvy střechy při instalaci fotovoltaické držáku, takže si můžete vybrat systém držáku, který nepronikne střechu, jako je vážená držák nebo držák upínače. U kovových střech může být držák opraven perforací, takže instalace je relativně jednoduchá. Betonové střechy obvykle používají k opravě držáku expanzní šrouby nebo chemické kotvy, ale je nutné potvrdit, zda struktura střechy může nést hmotnost systému držáku.

Kromě toho je třeba také vyhodnotit rovinnost střechy. Pokud jsou na povrchu střechy trhliny, zvlnění nebo problémy se stárnutím, může to ovlivnit stabilitu a dlouhodobou životnost systému držáku. Před instalací proto musí být povrch střechy zkontrolován, aby se zajistilo, že nejsou rozbité nebo nerovnoměrné oblasti. Pokud se zjistí, že střecha je vážně poškozena, možná bude nutné ji opravit před zvážením instalace fotovoltaického systému.

5. Údržba a bezpečnost střechy

Údržba a bezpečnost střechy je jedním z faktorů, které je třeba vzít v úvahu při instalaci fotovoltaického držáku. Systém fotovoltaického držáku je třeba pevně nainstalovat, takže je třeba zajistit stabilitu a spolehlivost střechy. Pokud se střechou existují strukturální problémy, jako je potopení střechy, praskání nebo úniky, musí být před instalací montážního systému PV opraveny.

Kromě toho je třeba také vyhodnotit bezpečnost střechy. Během instalačního procesu musí stavební pracovníci zajistit bezpečnost střechy, aby se zabránilo bezpečnostním nehodám způsobeným nesprávným provozem. Při instalaci systému fotovoltaického podpůrného systému je nutné zajistit, aby střecha mohla nést hmotnost instalačního zařízení a stavebních dělníků, takže k zajištění bezpečnosti během procesu výstavby je nutné podrobné vyhodnocení střechy.

Jak si vybrat vhodný PV montážní systém Podle střešního materiálu

Systém montáže PV je hlavní součástí systému vytváření fotovoltaického energie. Jeho hlavní funkcí je opravit fotovoltaické moduly na střeše a zajistit její stabilitu a bezpečnost. Volba střešních materiálů přímo ovlivňuje metodu návrhu a instalace systému montáže PV. Různé typy střešních materiálů mají různé vlastnosti. Proto při výběru fotovoltaických podpůrných podpůrných faktorů, jako je struktura střechy, kapacita nesoucí zátěž, odolnost proti větru a zda je snadné, musí být zvažovány komplexně.

1. asfaltová střecha

Asfaltovy střechy asfaltů jsou běžné v obytných budovách a mají výhody dobrého vodotěsného výkonu, jednoduché konstrukce a nízkých nákladů. Střechy asfaltových šindelů jsou však relativně tenké a mají omezenou strukturální ložiskovou kapacitu. Při výběru systému montáže PV by proto měla být zvláštní pozornost věnována přizpůsobení únosné kapacitě. Protože materiál asfaltového šindelu je měkký, může přímé vrtání způsobit poškození vodotěsné vrstvy a ovlivnit těsnění střechy.

U asfaltových šindelních střech jsou obvykle vybírány neperforované podpůrné systémy nebo se používají typy podpůrné s menším penetrací. Tyto podpěry mohou být nainstalovány pomocí speciálních metod nesoucí hmotnosti nebo upínání, aniž by pronikla do střechy, aby nedošlo k poškození vodotěsné vrstvy. Plovoucí podpěry a podpěry nesoucí hmotnost jsou obvykle lepší volby. Tento typ podpory se snadno instaluje a nezraní strukturu střechy. Je vhodný pro střechy se světlejším zatížením.

2. kovová střecha

Mezi kovové střešní materiály patří ocelové desky, hliníkové desky atd. Struktura střechy kovových střech je obvykle silná a vydrží velké zatížení. U kovových střech si proto můžete vybrat pevný systém fotovoltaického držáku, který je přímo připevněn ke střeše, a proces instalace je relativně jednoduchý.

Při výběru fotovoltaické držáku pro kovovou střechu musíte zvážit typ a tloušťku kovového materiálu. U silnějších kovových střech může být systém držáku přímo připevněn ke střeše děrováním; U tenčích kovových střech si musíte vybrat systém držáku s nastavitelnou podporou, abyste zabránili nadměrnému tlaku na střeše. Kromě toho použití systémů konzoly kovových kovů proti korozi může účinně zvýšit životnost fotovoltaických držáků, zejména v oblastech s relativně vlhkým prostředím, jako je moře.

3. plochá střecha

Charakteristikou plochých střech je, že nedochází k náklonu a instalace fotovoltaických modulů vyžaduje, aby systém držáku upravil úhel fotovoltaických panelů. Ploché střechy jsou běžné v komerčních budovách a průmyslových závodech. Obvykle jsou vyrobeny z betonu nebo vyztužených betonových materiálů a mají silnou ložiskovou kapacitu. V tomto případě lze použít řadu podpůrných systémů, včetně pevných podpůrných podpůrných, nastavitelných podpůrných a plovoucích podpůrných.

Protože ploché střechy jsou obvykle velké v oblasti a nemají žádný úhel naklonění, při výběru podpůrného systému je nutné provést přiměřené úpravy úhlu podle konkrétního umístění instalace a podmínek osvětlení. Pokud jsou podmínky osvětlení relativně pevné, může být vybrána pevná podpora; Pokud se úhel osvětlení velmi liší s ročními obdobími, může být vybrána nastavitelná podpěra nebo dokonce i podpůrný systém se stopami k úpravě úhlu fotovoltaického modulu v různých časech. Kromě toho, protože struktura ploché střechy má obvykle silnou únosnost, lze vybrat těžší podpůrný systém, jako je podpora předřadníku, aby se zajistila stabilita systému.

4. Betonová střecha

Betonové střechy se široce používají ve výškách a komerčních budovách. Jsou velmi silné a odolné a mají silnou odolnost proti větru a nesení zatížení. U betonových střech lze vybrat různé typy podpůrných systémů, zejména těžkopádné podpěry, které vydrží velké zatížení. Požadavky na betonové střechy pro podpěry se odrážejí hlavně ve metodě fixace. Obecně se používá perforovaný podpůrný systém, tj. Podpora je přímo připevněna ke střeše děrováním otvorů, aby byla zajištěna stabilita fotovoltaického modulu.

Při výběru držáku je nutné zajistit, aby materiál držáku měl silnou odolnost proti korozi, protože vlhkost střechy betonu je vysoká, což je snadné způsobit problémy s kovovou konzolou. Proto jsou vhodnější kovové konzoly ošetřené z nerezové oceli nebo proti korozi. Navíc při instalaci držáků na betonových střechách je třeba také zvážit rovinnost povrchu střechy, aby se zabránilo potížím s instalací způsobeným nerovnoměrností držáku a povrchu střechy.

5. Dřevěné střechy

Dřevěné střechy se obvykle používají v některých tradičních domech nebo v některých budovách s historickou hodnotou. Jejich struktura je lehká a krásná, ale jejich kapacita nosnosti je relativně slabá. Proto výběr fotovoltaických držáků pro dřevěné střechy vyžaduje zvláštní péči, aby nedošlo k poškození struktury střechy nebo způsobující stárnutí a rozpad dřeva. Za účelem ochrany dřevěné střechy je třeba se vyhnout přímému vrtání na střeše.

U dřevěných střech jsou běžně používané typy držáků plovoucí systémy držáku nebo neperforované konzoly. Plovoucí konzola může stabilně opravit držák na střeše přidáním hmotnosti nebo lisování hmotnosti, aniž by pronikl do povrchu střechy, a může chránit dřevo před vlhkostí a poškozením. Kromě toho si můžete také vybrat držák s menší penetrací, jako je kombinace šroubů a těsnicích materiálů, aby se snížil dopad na povrch střechy.

6. střechy dlaždic

Střechy dlaždic jsou běžným tradičním typem střechy vhodný pro většinu podnebí. Střechy dlaždic jsou strukturálně silné, ale jejich povrch je nerovnoměrný, takže je nutné zvolit PV držák, který se může přizpůsobit nepravidelnosti povrchu dlaždic. Hlavním problémem se střechami dlaždic je to, jak efektivně opravit držák bez poškození dlaždic.

Pro střechy na dlaždicích se obvykle používají držáky upínače nebo vážených držáků. Tyto konzoly namontují moduly PV na střeše upínáním nebo vážením bez perforuje dlaždice. Systém držáku svorky se může zabránit poškození povrchu střechy a zároveň zajistit stabilitu držáku. Navíc instalace střech dlaždic také vyžaduje pozornost na těsnění, aby se zabránilo penetraci vlhkosti.

Požadavky na návrh pro střechu PV montážní systém

Jako klíčová součást systému výroby energie solárního fotovoltaického střešní montážní systém nese důležitou odpovědnost při opravě fotovoltaických modulů na střeše. Konstrukce systému podpory musí nejen zvážit stabilitu a bezpečnost modulů, ale také zajistit jeho dlouhodobou spolehlivost a účinnost. Požadavky na návrh systému střešního fotovoltaického podpůrného systému zahrnují mnoho aspektů, včetně analýzy zátěže, strukturální stability, návrhu odolnosti proti větru a sněhu, vodotěsného výkonu, pohodlí instalace atd.

1. Analýza ložiskové kapacity a zatížení

Systém podpůrného systému střešních fotovoltaic musí být schopen odolat hmotnosti fotovoltaických modulů samotných a vnějším zatížením životního prostředí (jako je větrné zatížení, sněhová zatížení atd.). Během návrhu je zapotřebí podrobná analýza únosové kapacity střechy, aby se zajistilo, že podpůrný systém nebude přetížen. Při navrhování podpory musí být výpočet zátěže prováděn podle faktorů, jako je typ střechy, podpůrný materiál a hmotnost fotovoltaických modulů, aby se zajistila stabilita systému.

Analýza zátěže musí zvážit statická zatížení a dynamické zatížení. Statická zatížení zahrnují hmotnost fotovoltaických modulů, zatímco dynamické zatížení pochází hlavně z faktorů, jako je vítr, tlak na sněhu a zemětřesení. Zatížení větru je důležitým faktorem ovlivňujícím stabilitu střešního fotovoltaického držáku, zejména na místech s vysokou rychlostí větru nebo silným větrem v oblasti. Konstrukce držáku musí vzít v úvahu vliv tlaku větru a provádět nezbytné posílení v designu.

2. Strukturální stabilita a odolnost proti větru

Systém fotovoltaického držáku střechy musí mít dostatečnou strukturální stabilitu, aby odolával různým vnějším silám za závažných povětrnostních podmínek, zejména silným větrem. Konstrukce systému držáku musí zvážit spojení mezi držákem a fotovoltaickým modulem a střechou, jakož i sílu a houževnatost materiálu. Zatížení větru je klíčovým faktorem designu, zejména v některých oblastech se silným větrem. Systém fotovoltaického držáku musí zajistit dostatečný odpor větru, aby zabránil pádu držáku nebo fotovoltaický modul, který byl poškozen ve větrným počasí.

Konstrukce odolnosti proti větru v držáku by měla dodržovat určité specifikace, s přihlédnutím k rychlosti větru, tlaku větru a orientaci střechy v různých oblastech a výběr vhodnýho materiálu a struktury držáku. Společné konzoly, jako jsou konzoly s jedním sloupcem a držáky dvojitého sloupce, musí být navrženy podle skutečné situace střechy, aby se zajistilo, že systém držáku může udržovat dobrou stabilitu při působení větru.

3. Antikorozní a odolnost proti počasí

Vzhledem k tomu, že střešní fotovoltaický držák musí být po dlouhou dobu vystaven vnějšímu prostředí, je odolnost proti korozi a odolnost proti povětrnostním povětrnostem a odolnost proti povětrnostním vlivům. Zejména v oblastech s vlhkostí, solným sprejem a těžkým znečištěním musí odolnost proti korozi v systému držáku splňovat určité standardy. Běžné konzoly, jako je slitina hliníku, nerezová ocel a galvanizovaná ocel, mají dobrou odolnost proti korozi.

Při navrhování musí povrchové ošetření držáku také vzít v úvahu faktory prostředí. Například materiály s odolností proti korozi se solným sprejem by měly být vybrány v pobřežních oblastech, zatímco v oblastech s větším deštěm by měly být věnovány zvláštní pozornost designu anti-rustů. Konektory, šrouby a další části držáku by měly být také zvažovány pro léčbu proti korozi, aby se prodloužila životnost držáku a zajistila stabilitu během dlouhodobého používání.

4. vodotěsný design

Konstrukce střešního fotovoltaického konzolacího systému musí zajistit, aby vodotěsná vrstva střechy nebyla poškozena, aby se zabránilo zbytečným rizikům úniku na střeše během instalace. Zejména na tradičních střechách dlaždic a asfaltových střešních střech, musí být držák nainstalován způsobem, který zabrání poškození střechy, a pronikavý držák by měl být vyztužen profesionálním těsnicím materiálem, aby se zajistilo vodotěsný výkon střechy.

Nepnetrační konzola je důležitým směrem v nepromokavém designu. Tento systém držáku pevně nainstaluje fotovoltaické moduly na střechu vážením nebo upínáním, aniž by pronikl povrchem střechy, a zabránil poškození vodotěsné vrstvy střechy. Systém plovoucí držáky je také vhodnou možností pro střechy s vysokými vodotěsnými požadavky. Může se vyhnout ponechání otvorů na střeše, čímž si udržuje integritu a vodotěsnost střechy.

5. Instalace pohodlí a udržovatelnost

Návrh střešního fotovoltaického systému konzoly musí také vzít v úvahu pohodlí instalace a následných potřeb údržby. Instalace systému držáku by měla být co nejvíce zjednodušena, aby se zkrátila doba instalace a intenzitu práce a snížila náklady na instalaci. Při navrhování by se komponenty držáku měly snadno přenášet, přenášet a sestavovat, což by mělo během zpracování a konstrukce na místě snížit únavné operace.

Kromě toho musí být systém držáku také v budoucnu snadno udržovat a kontrolovat. Během dlouhodobého využití mohou fotovoltaické moduly ovlivnit účinnost výroby energie v důsledku prachu a nečistot, takže systém držáku musí zanechat dostatek místa, aby zaměstnanci čistili, kontrolovali a udržovali. Při navrhování by se měly být zváženy mezery mezi držáky, aby se zajistilo, že po instalaci existuje dostatek místa pro čištění a údržbu fotovoltaických modulů.

6. Kompatibilita systému

Konstrukce systému fotovoltaického držáku by měla také zvážit kompatibilitu s fotovoltaickými moduly. PV moduly různých značek a modelů se liší velikostí, hmotností atd., Takže systém držáku musí mít určitý stupeň přizpůsobivosti, aby podporoval různé typy PV modulů. Současně by metoda připojení držáku měla zajistit spolehlivé připojení k modulu PV, aby se zabránilo uvolnění nebo posunutí modulu v důsledku nesouladu mezi držákem a modulem.

U rozsáhlých systémů výroby energie PV by návrh systému držáku měl také zvážit koordinaci s jinými komponenty, jako jsou střídače, kabely a monitorovací systémy, aby se zajistila efektivní provoz celého systému výroby energie PV. Ve velkých projektech musí návrh systému držáku zohlednit integraci a modularitu, aby se usnadnilo následné rozšíření a upgrady.

Jak zajišťuje fotovoltaická držák střechy stabilitu a bezpečnost fotovoltaických panelů?

Systém fotovoltaického držáku střechy je nezbytnou součástí fotovoltaického systému výroby energie. Nese úkol bezpečné a stabilně na střeše bezpečně a stabilně napravit fotovoltaické panely. Fotovoltaická držák musí nejen zajistit fixaci fotovoltaických komponent, ale také účinně se zabývat vnějšími environmentálními faktory, jako je vítr, déšť a sníh, aby byla zajištěna dlouhodobá bezpečnost a stabilní provoz systému. Konstrukce a instalace systému konzoly přímo ovlivňují stabilitu a bezpečnost fotovoltaických panelů.

1. Posilujte spojení mezi držákem a střechou

Konstrukce střešního fotovoltaického držáku musí nejprve zajistit, že existuje spolehlivé spojení mezi držákem a střechou. Ať už se jedná o pevnou držák, nastavitelná držák nebo plovoucí držák, pevnost a stabilita spojení přímo ovlivňují bezpečnost fotovoltaických komponent. Obvykle existují dva způsoby, jak připojit systém držáku se střechou: perforovaný a neperforovaný. Perforovaná držák je upevněn na střechu šrouby. Tato metoda je vhodná pro střechy s pevnými materiály, jako jsou kovové střechy a betonové střechy; Zatímco neperforovaná držák je instalován vážením nebo upínáním, což je vhodné pro střechy, jako jsou asfaltové dlaždice a dlaždice, aby se zabránilo poškození vodotěsné vrstvy střechy.

Spojovací části systému držáku, jako jsou šrouby, spony a tlakové desky, jsou obvykle vyrobeny z materiálů odolných proti korozi, jako je nerezová ocel a slitina hliníku, aby se zvýšila síla spojení mezi držákem a střechou. Pod působením vnějších sil, jako je zatížení větru, těžký sníh nebo zemětřesení, mohou tyto spojovací části efektivně přenášet a rozptýlit vnější síly, aby se zajistilo, že fotovoltaické panely jsou pevně nainstalovány na střeše a zabránit bezpečnostním rizikům fotovoltaických panelů spadnutí nebo se posunout kvůli uvolněným spojením.

2. Zlepšit odolnost proti větru

Vítr je jedním z hlavních faktorů, které ovlivňují stabilitu střešních fotovoltaických konzoly, zejména v oblastech se silným větrem. Aby se zajistila stabilita fotovoltaických panelů, musí mít systém držáku dostatečný odolnost proti větru. Při navrhování musí systém držáku vypočítat zatížení větru na základě faktorů, jako je hladina větru, orientace střechy a vliv okolních budov. Materiál a struktura držáku musí být schopna odolat dopadu silných větrů, aby se zabránilo posunu nebo spadnutí, když je rychlost větru vysoká.

Konstrukce odolnosti proti větru v systému konzoly zahrnuje zvýšení odolnosti konzoly větru, přiměřeně navrhuje úhel sklonu držáku a posiluje pevné spojení se střechou. V některých oblastech se silným větrem se zesílené konzoly obvykle používají ke zvýšení hmotnosti a velikosti držáku ke zlepšení odolnosti systému systému. Aby se zabránilo vztlaku nebo tahu generovanému větrem v ovlivňování fotovoltaických panelů, musí konstrukce držáku také zvážit rozvržení a instalační úhel fotovoltaických panelů, aby se zajistilo, že mohou fungovat stabilně ve silných větrech.

3. Zvažte odpor zátěže sněhu

V chladných oblastech nebo zasněžených prostředích musí mít systém fotovoltaického držáku také dobrý odpor zatížení sněhu. Akumulace sněhu nejen zvyšuje hmotnost fotovoltaických modulů, ale může také způsobit tlak na držák, zejména pokud má střecha malý úhel sklonu, sněhová vrstva se snadno hromadí a zvyšuje zátěž na držáku. Návrh držáku proto musí vzít v úvahu tlak na akumulaci sněhu a únosnost střechy.

Aby se zlepšil odolnost proti sněhovému systému fotovoltaického systému, lze návrh použít ke zvýšení základny držáku, zvýšení mezery držáku atd. K rozptýlení sněhové zatížení, aby se zabránilo nadměrnému tlaku na jediné konzole. Současně musí mít materiál držáku také dostatečnou trvanlivost, aby odolala dlouhodobému tlaku sněhu bez deformace nebo poškození. Zejména v oblastech s vysokou šířkou nebo zasněžených oblastech je návrh odporu sněhu v systému držáku důležitým faktorem pro zajištění stability fotovoltaických panelů.

4. Zabraňte pohybu a naklonění fotovoltaických panelů

Stabilita fotovoltaických držáků také musí zajistit, aby se fotovoltaické panely po instalaci nepohybovaly ani nakládaly v žádném horizontálním nebo vertikálním směru. Strukturální návrh systému držáku by měl zajistit, aby fotovoltaické panely byly pevně pevné, aby se zabránilo větru, vibracím nebo jiným vnějším silám, které způsobují, že se fotovoltaické panely uvolní nebo naklánějí. Při instalaci držáku se ujistěte, že každý bod připojení držáku je pevný a metoda fixace pomocí fotovoltaického panelu je vhodná.

Mezi běžné metody upevnění konzoly zahrnují upínání, komprese a upevnění šroubů, které mohou účinně zabránit, aby se fotovoltaický panel pohyboval pod větrem nebo vibracemi. Kromě toho musí být také úhel instalace fotovoltaického panelu přiměřeně upraven podle podmínek osvětlení a povětrnostních podmínek v regionu, aby se snížil dopad vnějšího prostředí na fotovoltaický panel a zlepšil jeho stabilitu a účinnost výroby energie.

5. Zabraňte nadměrným změnám teploty

Fotovoltaické moduly budou ovlivněny změnami teploty během dlouhodobého používání, zejména v oblastech s velkými teplotními rozdíly. Změny teploty mohou způsobit, že se fotovoltaické panely rozšíří nebo se stahují, což ovlivňuje stabilitu fotovoltaických panelů. Aby se zabránilo této situaci, měl by návrh fotovoltaického držáku mít určitou přizpůsobitelnost teploty a použít vysokoteplotní a nízkoteplotní odolné materiály, aby se zajistilo, že držák může udržet svou strukturální stabilitu za různých klimatických podmínek.

Současně by metoda instalace systému držáku měla vzít v úvahu faktory tepelné roztažení a kontrakce. Například by měl existovat dostatek místa mezi držákem a fotovoltaickým panelem, aby se fotovoltaický panel umožnil mírně expandovat a mírně se stahovat kvůli změnám teploty, aby se zabránilo nadměrnému napětí, které způsobuje poškození nebo spadnutí z fotovoltaického panelu.

6. Protikorzní a trvanlivost

Systém fotovoltaického držáku střechy musí být po dlouhou dobu vystaven vnějšímu prostředí, takže výkon proti korozi je zásadní. Materiál držáku musí mít dobrou odolnost proti korozi, aby se zabránilo korozi v prostředích, jako je vlhkost a sprej solí, což ovlivňuje sílu a stabilitu držáku. Mezi běžné materiály odolné vůči korozi patří nerezová ocel, slitina hliníku, galvanizovaná ocel atd. Tyto materiály mohou účinně prodloužit životnost držáku a zabránit selhání konzoly v důsledku koroze.

Povrchové ošetření systému držáku také hraje roli proti korozi. Například použití postřiku, eloxování a dalších metod léčby může zlepšit odolnost proti korozi povrchu držáku, zajistit, aby systém držáku vždy udržoval dobrý výkon během dlouhodobého používání a zabránit uvolnění nebo spadnutí z fotovoltaického panelu kvůli korozi.

7. Údržba a opravy

Konstrukce systému fotovoltaického držáku musí nejen zajistit stabilitu a bezpečnost fotovoltaického panelu, ale také zvážit následnou údržbu a opravu. Během návrhu by se systém držáku měl snadno čistit, kontrolovat a opravit, aby se prodloužila životnost fotovoltaického systému. Mezi fotovoltaickými moduly a držákem by mělo být ponecháno dostatečné místo, aby se zaměstnanci usnadnili provozovat při každodenní údržbě a zabránili dopadu nepřiměřeného designu konzoly na pozdější údržbu.

Současně by se návrh držáku měl vyhnout akumulaci prachu nebo vody, která ovlivňuje účinnost výroby energie fotovoltaického panelu. Systém držáku musí být navržen do snadno čistitelné struktury, aby nedošlo k nadměrnému hromadění nečistot na povrchu držáku nebo kolem fotovoltaického panelu, který ovlivňuje provozní účinnost fotovoltaického systému.

Jak připojit PV m ounting systém ke struktuře střechy

PV montážní systém je nezbytnou součástí systému výroby solární energie, který je zodpovědný hlavně za pevné instalaci fotovoltaických panelů na střeše nebo na zemi. Metoda připojení mezi systémem podpory a strukturou střechy přímo určuje stabilitu, bezpečnost a dlouhodobou spolehlivost fotovoltaického systému. Správná metoda připojení může zajistit stabilní provoz podpůrného systému za extrémních povětrnostních podmínek, jako je vítr, déšť a sníh. Různé typy střech vyžadují různé metody připojení k zajištění pevnosti a ochrany podpůrného systému.

1. Spojení mezi dřevěnou střechou a systémem montáže PV

Dřevěné střechy se obvykle skládají z dřevěných paprsků a dřevěných desek a struktura nesoucí zátěž je relativně lehká. Při instalaci fotovoltaického podpůrného by měla být zvláštní pozornost věnována volbě metody připojení, protože struktura dřeva je relativně měkká a velmi variabilní. Obecně je metoda připojení dřevěných střech nainstalována hlavně šrouby, které pronikají střechou nebo speciálními pevnými konzolami.

Mezi běžné metody připojení patří následující:

Pronikání pronikání: Tato metoda je opravit držák na dřevěné paprsky nebo dřevěné desky dřevěné střechy děrováním otvorů a pro vyztužení použít rozšiřující šrouby nebo chemické kotvy. Je třeba poznamenat, že při pronikání střechy by mělo být zajištěno, že vodotěsná vrstva nebude poškozena. Během instalace musí být otvory naplněny těsnicími materiály (jako jsou nepromokavé těsnění), aby se zabránilo pronikání dešťové vody.

Systém nepenetační konzoly: V některých situacích, kdy nechcete poškodit vodotěsnou vrstvu střešní, si můžete vybrat neletrační systém držáku. Tento systém opravuje držák na střeše upínáním nebo vážením a nevyžaduje na střeše vrtné otvory, takže neovlivní vodotěsnou vrstvu. Ačkoli je tato metoda přátelštější k dřevěným střechám, je třeba zvážit kapacitu dřevěných střech s nápisem.

Při instalaci fotovoltaických držáků na dřevěné střechy se ujistěte, že únosná kapacita každého bodu upevnění držáku odpovídá strukturální kapacitě dřevěné střechy, aby se zabránilo uvolnění držáku v důsledku rozpadu nebo stárnutí dřeva.

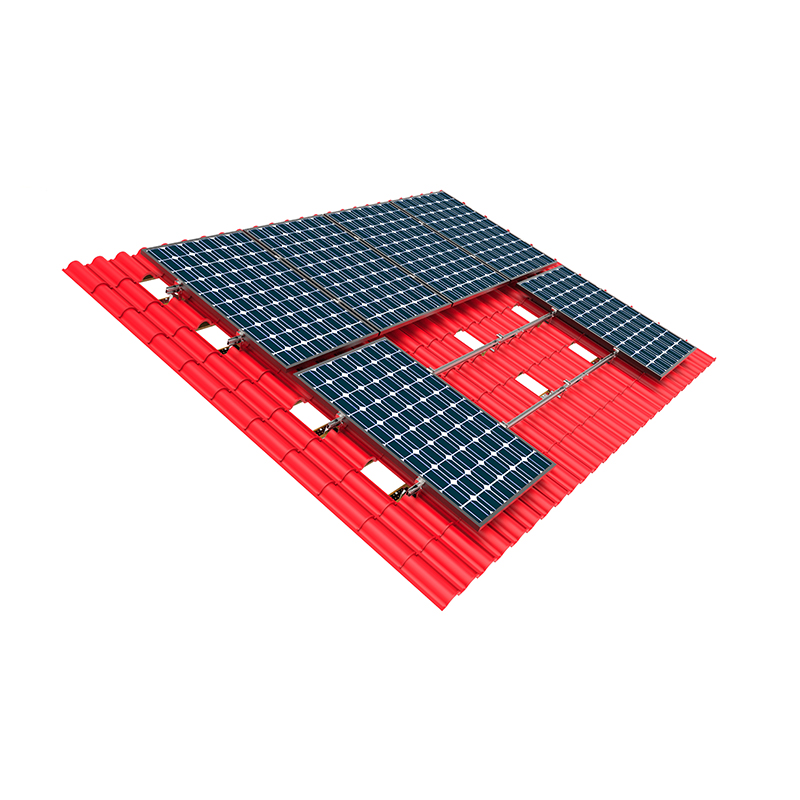

2. spojení mezi střechou dlaždic a fotovoltaickým systémem

Spojení střech dlaždic je relativně komplikované a typ dlaždic a struktura střechy je třeba vzít v úvahu při návrhu systému držáku. Střechy dlaždic se obvykle skládají z vrstvy dlaždic a dřevěné struktury nebo betonové vrstvy pod ní. Při instalaci fotovoltaických držáků by měla být věnována zvláštní pozornost, aby nedošlo k poškození vodotěsné vrstvy střechy, aby se zabránilo úniku střechy.

Mezi běžné metody připojení patří:

Pronikavé spojení: Jedná se o způsob připojení držáku k podkladové struktuře střechy vrtnými otvory. Konzolka je spojena s dřevěnými paprsky nebo betonovou vrstvou střechy šrouby, aby byla zajištěna stabilita fotovoltaického systému. Během instalace musí být penetrační otvory vodotěsné, aby se zajistilo, že nepromokavý výkon střechy není ovlivněn. K vyplnění otvorů se obvykle používají vodotěsné podložky, těsnicí kroužky nebo jiné vodotěsné materiály.

Systém nepenetační konzoly: Nepnetrační systém držáku obvykle opravuje systém držáku upevněním dlaždic nebo pomocí závaží. Tato metoda zabraňuje škodlivým dlaždicím a vodotěsným vrstvám a je vhodná pro příležitosti, kdy nechcete poškodit strukturu střechy nebo provést rozsáhlé změny.

Pro střechy na dlaždicích by měl návrh systému držáku zohlednit typ a tloušťku dlaždic a strukturální únosnost střechy, aby se zajistilo, že hmotnost je rovnoměrně rozložena v místě instalace každé držáku.

3. spojení mezi kovovými střechami a fotovoltaickými konzoly

Kovové střechy se často používají v průmyslových a komerčních budovách kvůli jejich lehkosti, trvanlivosti a snadné instalaci. Instalace a údržba kovových střech je relativně jednoduchá a metody připojení fotovoltaických držáků jsou relativně rozmanité. Mezi běžné materiály pro kovové střechy patří ocelové desky, hliníkové destičky atd. Systém držáku může být obvykle připojen ke struktuře střechy přímým nanesením na povrch kovové střechy nebo proniknutím kovové desky.

Mezi běžné metody připojení patří:

Pronikání penetrace: V kovových střechách je držák připojen ke střešní struktuře pronikáním kovového plechu střechy. Vzhledem k silné zatížení kovových střech jsou penetrační připojení obvykle velmi stabilní. Použijte nepromokavé materiály (jako jsou nepromokavé těsnění) k vyplnění otvorů, aby se zabránilo pronikání dešťové vody do střechy.

Připojení bez penetrace: Pokud nechcete poškodit kovovou střechu, můžete si vybrat systém bez penetrace. Tento typ systému konzoly opravuje držák upevněním kovové střechy nebo ji opravuje podle hmotnosti, magnetického sání atd. Tímto způsobem nemusí držák udeřit otvory nebo proniknout do povrchu střechy, takže neovlivní vodotěsný výkon střechy. Vhodné pro fotovoltaické instalační projekty, které nevyžadují poškození střechy.

Kovové střechy mají silnou odolnost proti větru a únosnost, takže návrh systému konzoly může přijmout flexibilnější metodu připojení, aby byla zajištěna stabilita systému.

4. Spojení mezi betonovou střechou a fotovoltaickým systémem

Betonové střechy jsou obvykle strukturálně stabilní a mají silnou kapacitu nesoucí zátěž, takže jsou vhodné pro instalaci těžších fotovoltaických systémů. Betonové střechy jsou běžné v průmyslových a komerčních budovách. Při instalaci fotovoltaických držáků mohou být držáky fixovány rozšiřujícími šrouby, chemickými kotvami nebo jinými opatřeními pro vyztužení.

Mezi běžné metody připojení patří:

Upevnění penetrace: Betonové střechy mohou opravit držák do betonové vrstvy prostřednictvím expanzních šroubů nebo chemických kotev. Tato metoda je obvykle velmi stabilní a vydrží velké zatížení. Při provádění penetračního spojení je nutné zajistit, aby otvory byly utěsněny a vodotěsné, aby se zabránilo prosakování dešťové vody.

Upevnění bez penetrace: Pro některé situace, kdy nechcete vyvrtat díry nebo nechcete způsobit rozsáhlé poškození budovy, si můžete vybrat systém bez penetrace. Tento systém obvykle stabilizuje držák na střeše vážením nebo upínáním.

U betonových střech se instalace držáku nemusí příliš obávat problému s nositelem zátěže, ale zvláštní pozornost by měla být věnována kontaktní části mezi držákem a střechou, aby nedošlo k poškození střešního materiálu v důsledku nadměrného místního tlaku.

5. Opatření pro připojení fotovoltaických držáků na střechy

Při instalaci všech typů střechy je spojení mezi fotovoltaickou konzolou a střechou nejen stabilizováno držáku, ale také zajištění dlouhodobé stability a bezpečnosti systému. Následující body jsou záležitosti, které během instalace vyžadují zvláštní pozornost:

Vodotěsná ošetření: Bez ohledu na to, která metoda připojení je zvolena, je nutné zajistit, aby střešní vodotěsná vrstva nebyla poškozena. Pro pronikání pronikání musí být použity materiály, jako jsou těsnicí kroužky a vodotěsná těsnění, aby bylo zajištěno, že vodotěsný výkon kolem otvoru pro připojení je neporušený.

Zátěžová a ložisková kapacita: Každá střecha má jinou kapacitu nesoucí zátěž. Při instalaci si musíte vybrat příslušnou metodu připojení podle požadavků na zatížení střechy. Zejména při instalaci více fotovoltaických modulů musíte zajistit, aby struktura střechy vydržela fotovoltaické panely, držáky a externí environmentální zatížení (jako je zatížení větru, sněhová zatížení atd.).

Bezpečnost: Během instalačního procesu musí být všechny konektory, šrouby a matice utaženy, aby se zajistilo stabilní připojení. Kromě toho by měly být spojovací body mezi držákem a střechou pravidelně kontrolovány, aby se zajistilo, že během dlouhodobého provozu nedochází k uvolnění nebo poškození.

Instalační proces střešního fotovoltaického konzoly

Systém střešních fotovoltaických konzoly je důležitou součástí systému vytváření fotovoltaického energie a nesl klíčový úkol pevné instalace fotovoltaických modulů na střechu. Proces instalace přímo ovlivňuje stabilitu, účinnost a bezpečnost fotovoltaického systému. Standardní střešní fotovoltaický proces instalace držáku obvykle zahrnuje plánování a design, instalaci držáku, instalaci fotovoltaického modulu a zapojení systému.

1. Příprava před instalací

Před instalací systému fotovoltaického držáku je vyžadován podrobný průzkum a plánování webu. Před instalací je třeba nejprve zkontrolovat strukturu střechy, aby se zajistilo, že kapacita střechy s zatížením splňuje požadavky. Podrobné záznamy o typu střechy, úhlu náklonu, povrchového materiálu atd. Jsou vytvořeny tak, aby poskytovaly základ pro návrh a instalaci systému držáku.

Konstrukce střešní fotovoltaické konzoly musí být upravena podle skutečné situace střechy. Například pro různé typy střech, jako jsou kovové střechy, střechy dlaždic, střechy asfaltových dlaždic atd., Může být metoda instalace systému držáku odlišná. Během procesu navrhování je třeba zvážit také číslo, rozvržení, úhel a instalace fotovoltaických modulů, aby se zajistilo, že fotovoltaický systém může přijímat sluneční světlo v nejlepším úhlu a zajistit stabilitu.

2. Výběr a přeprava systému závorky

Vyberte vhodný systém konzoly podle konkrétní situace a požadavků na návrh střechy. Systém držáku obvykle zahrnuje komponenty, jako je základní držák, konektory a zařízení pro nastavení úhlu. V závislosti na střešních materiálech existuje mnoho typů konzoly, jako jsou perforované držáky, neperforované držáky (jako jsou vážené držáky), plovoucí držáky atd. Materiály systému držáku jsou obvykle hliníkovou slitinou, nerezová ocel, galvanizovaná ocel atd.

Po stanovení systému držáku je dalším krokem přeprava součástí držáku. Vzhledem k tomu, že systém držáku musí být přizpůsoben podle různých projektů, musí být během přepravy zajištěna bezpečnost komponent držáku, aby se zabránilo poškození nebo deformaci během přepravy. Instalační tým musí předem zkontrolovat všechny komponenty držáku, aby se zajistilo, že příslušenství bude kompletní a nahradí nebo opravuje poškozené komponenty.

3. nainstalujte nadaci závorky

Prvním krokem v instalačním procesu držáku je nainstalovat nadaci Bracket. Pro různé typy střech je metoda instalace nadace držáku jiná. Pro střechy na betonu lze perforované držáky použít k opravě držáku na střechu pomocí expanzních šroubů nebo chemických kotev. U střech dlaždic nebo střech asfaltu lze použít neperforované konzoly. Tento typ držáku opravuje fotovoltaickou držák vážením nebo upínáním, aby nedošlo k poškození vodotěsné vrstvy střechy.

Při instalaci podpůrné nadace se ujistěte, že nadace podpory je umístěna přesně a vydrží zatížení fotovoltaických modulů a vnějšího prostředí (jako je zatížení větru, sněhová zatížení atd.). Instalační program musí přesně měřit instalační polohu podpory podle výkresu návrhu, aby nedošlo k příliš velkému nebo příliš malému, aby se zajistila stabilita fotovoltaických modulů.

Po instalaci podpůrné nadace je také nutné zkontrolovat horizontalitu a vertikátu, aby se zajistilo, že každá podpora může být stabilně nainstalována v předem stanoveném úhlu a poloze, aby se zabránilo naklápění nebo nerovnosti podpory.

4. Nainstalujte podpůrné sloupce a paprsky

Po instalaci podpůrné nadace je dalším krokem nainstalovat podpůrné sloupce a paprsky. Podpůrný sloupec je hlavní součástí podpůrného fotovoltaického modulu, obvykle vyrobeného z hliníkové slitiny nebo nerezové oceli. Při instalaci sloupce musí být sloupec pevně připojen k základně střechy a výška sloupce musí být upravena podle úhlu naklonění fotovoltaického modulu, aby se zajistilo, že fotovoltaický modul může přijímat sluneční světlo v nejlepším úhlu.

Při instalaci sloupce musí být pro přesné nastavení použity hladinu a měřič instalatér, aby se zajistilo, že každý sloupec je svislý a stabilní. Jakmile je sloupec nainstalován, musí být paprsek nainstalován dále. Funkcí paprsku je připojit sloupce a vytvořit stabilní podpůrný rámec. Paprsky jsou obvykle spojeny rychlým zamykání, což usnadňuje a efektivnější proces instalace.

Spojení mezi sloupy a paprsky může být přišroubováno nebo vychováno v závislosti na návrhu systému držáku. Během instalačního procesu by měly být všechny šrouby a snímky zpřísněny, aby se zabránilo uvolnění nebo bezpečnostním rizikům při pozdějším použití.

5. Instalace fotovoltaických panelů

Po vytvoření rámu držáku začíná fáze instalace fotovoltaického panelu. Fotovoltaické panely jsou obvykle instalovány jejich upevněním do držáků. Instalační poloha a směr každého fotovoltaického panelu musí být přesně v souladu s požadavky na návrh. Spojení mezi fotovoltaickým panelem a držákem je obvykle fixováno svorkami nebo šrouby.

Při instalaci fotovoltaických panelů musí instalační program zajistit, aby směr a úhel fotovoltaických panelů splňoval požadavky na návrh, aby se zabránilo zkosení nebo nerovnoměrným fotovoltaickým panelům. Během instalačního procesu by mezi fotovoltaickými panely měly být ponechány vhodné mezery, aby se cirkulace vzduchu umožnila, snížit zvýšení teploty a zajistit dlouhodobý a efektivní provoz fotovoltaických panelů.

Po instalaci fotovoltaických panelů je také nutné zkontrolovat, zda je spojení mezi fotovoltaickými panely a držáky pevné, a zajistit, aby povrch fotovoltaických panelů byl čistý a neexistuje žádné nečistoty nebo zbytky, které ovlivňují účinnost výroby výkonu fotovoltaických panelů.

6. Elektrické připojení a zapojení

Po instalaci fotovoltaického držáku a fotovoltaického panelu je dalším krokem elektrické připojení a zapojení. Zapojení je klíčovým odkazem, který zajistí, že systém vytváření fotovoltaického energie může správně fungovat. Během procesu zapojení je nutné přiměřeně vybrat kabely, konektory a střídače podle parametrů napětí a proudu fotovoltaických komponent a požadavků na návrh systému.

Při zapojení musí být všechny kabely směrovány v souladu se standardními specifikacemi, aby se zajistilo, že kabely nejsou poškozeny vnějšími silami a zabrání nadměrnému ohýbání kabelů. Kabely by měly být opraveny speciálními kabelovými svorkami nebo držáky, aby se zabránilo přímému kontaktu mezi kabely a povrchem střechy a zabránilo stárnutí kabelu v důsledku tření nebo ultrafialového záření.

Po dokončení všech elektrických připojení musí instalační program provést elektrickou kontrolu systému, aby se zajistilo, že každý bod připojení má dobrý kontakt a v elektrické lince není riziko zkratu nebo úniku. Současně by měl být zkontrolován pracovní stav střídače, aby se zajistilo, že může normálně převést DC na AC.

7. Závěrečná inspekce a uvedení do provozu

Po dokončení všech instalačních prací je posledním krokem provést závěrečnou inspekci a uvedení do provozu systému. To zahrnuje kontrolu stability systému držáku, zajištění toho, aby byly všechny spojovací části upevněny na místě a fotovoltaické panely nejsou uvolněné nebo nakloněné. Zároveň musí elektrický systém podstoupit podrobnou bezpečnostní kontrolu, aby se zajistilo, že elektrické připojení splňuje bezpečnostní standardy a vyhýbá se elektrickým nehodám.

Během procesu ladění je třeba testovat výstupní výkon systému, účinnost nabíjení a další ukazatele výkonu, aby se zajistilo, že fotovoltaický systém může po instalaci normálně fungovat a dosáhnout navržené kapacity energie. Instalační program by měl vést podrobný záznam provozního stavu celého systému a optimalizovat a upravit systém podle skutečných podmínek.

Potřebuje systém fotovoltaického konzoly pravidelnou údržbu?

Jako důležitou součást systému vytváření fotovoltaického energie je za pevné instalaci fotovoltaických modulů na střeše nebo na zemi zodpovědný systém fotovoltaického držáku. Stabilita jeho návrhu a instalace přímo souvisí s dlouhodobou provozní účinností a bezpečností celého fotovoltaického systému. Ačkoli samotný systém fotovoltaického držáku nemá složité elektrické komponenty, stále potřebuje pravidelnou kontrolu a údržbu. Údržba systému držáku může nejen prodloužit životnost, ale také zajistit celkový výkon a bezpečnost fotovoltaického systému.

1. Protikorrozní výkon systému konzoly

Systém fotovoltaického držáku je obvykle instalován venku a vystaven přirozenému prostředí po dlouhou dobu. Vnější faktory, jako je změna klimatu, vítr, srážení a ultrafialové paprsky, ovlivní materiály držáku, zejména kovové konzoly, která je náchylná k korozi. Ve vlhkém, solném spreji, silném slunečním světle a dalších prostředích může povrchové úpravy a protikorozní povlak držáku postupně stárnout, což vede k korozi.

Pravidelná údržba může účinně detekovat, zda je protikorozní vrstva držáku neporušená, detekovat problémy s korozí v čase a opravit je nebo vyměnit. Například, když je držák slitiny hliníku vystaven vlhkému prostředí po dlouhou dobu, může se vrstva oxidu povrchu degradovat v důsledku ultrafialového záření a eroze deště, což ovlivňuje jeho protikorzní výkon. Proto je nutné pravidelně kontrolovat podpůrný systém, zejména povrchový povlak podpory, aby se zajistil dobrý účinek proti korozi a zabránil dlouhodobé korozi v poškození podpůrného systému.

2. kontrola spojovacích prostředků a spojovacích dílů

Stabilita montážního systému PV závisí hlavně na pevnosti spojovacích prostředků a spojovacích částí. V průběhu času se může spojení mezi podporou a střechou nebo zemí uvolnit kvůli změnám teploty, větru nebo jiným vnějším faktorům. Uvolnění spojovacích prostředků nejen způsobí, že podpora bude nestabilní, ale také ovlivní instalační polohu fotovoltaického modulu, ovlivní účinnost výroby energie v systému a může dokonce způsobit pokles fotovoltaického modulu, což způsobí bezpečnostní rizika.

Pravidelná kontrola a posílení spojovacích prostředků, jako jsou šrouby, ořechy a přezky v podpůrném systému, je proto důležitým opatřením k zajištění dlouhodobého stabilního provozu podpůrného systému. V oblastech s vysokou rychlostí větru může zatížení větru způsobit další tlak na podpůrný systém, což způsobí uvolnění nebo deformaci připojení, takže je nutné pravidelně kontrolovat stav upevnění těchto částí, aby se zabránilo bezpečnostním rizikům způsobeným uvolněním.

3. Problémy s čištění a akumulací prachu

Ačkoli hlavní funkcí PV montážního systému je podpora fotovoltaických modulů, mezery a klouby mezi podporou a fotovoltaickým panelem se mohou také stát místy pro akumulaci prachu. Zejména ve vyprahlých a prašných oblastech se prach a nečistoty snadno hromadí na povrchu držáku nebo mezi držákem a fotovoltaickým modulem, což ovlivňuje cirkulaci vzduchu a rozptyl tepla fotovoltaického systému, a tak ovlivňuje účinnost výroby energie fotovoltaického panelu.

Pravidelné čištění systému držáku a jeho okolní prostředí může nejen zlepšit účinnost výroby energie fotovoltaického systému, ale také zabránit nečistotám v erodování materiálu držáku. Během procesu čištění by měla být věnována zvláštní pozornost, aby nedošlo k poškození antikorozní vrstvy držáku a vyhnuli se použití příliš drsných nástrojů nebo čisticích prostředků. Pravidelné čištění je obzvláště důležité v některých horkých nebo zaprášených prostředích.

4. preventivní inspekce a údržba

Dalším důležitým aspektem pravidelné údržby fotovoltaických systémů je provádění preventivních inspekcí. Systémy fotovoltaických držáků jsou obecně dlouhodobé investice, obvykle s designovou životností 25 let nebo dokonce delší. Proto je ekonomičtější a efektivnější detekovat potenciální problémy a opravit je včas, než provádět rozsáhlé opravy po vážných selháních.

Například odolnost proti fotovoltaickým držákům větru je klíčovým faktorem návrhu systému. S rostoucím dobou využití může být odolnost proti větru poškozena. Pravidelně kontrolujte celkovou stabilitu držáku, zejména po bouřích a silných větrech, abyste zkontrolovali, zda je držák uvolněný nebo poškozený, aby se zajistilo, že fotovoltaické moduly mohou zůstat stabilní za nepříznivých povětrnostních podmínek.

Kromě toho je třeba pravidelně kontrolovat zařízení pro nastavení úhlu držáku, spojení mezi držákem a střechou a základem držáku. Objevením potenciálních problémů v systému konzoly předem lze míru selhání v provozu systému účinně snížit a lze zlepšit celkovou spolehlivost fotovoltaického systému.

5. Zemětřesení a odolnost proti sněhu designu systému konzoly

V oblastech s těžkým zemětřesením nebo akumulací sněhu jsou obzvláště důležité odolnost proti zemětřesení a odolnost proti sněhu. Postupem času může být střešní fotovoltaický konzola deformován kvůli zemětřesení nebo tlaku sněhu, zejména v horských oblastech nebo vysokých zeměpisných šířkách, kde může sníh tlak postupně ovlivňovat systém držáku.

Pravidelná kontrola odolnosti vůči zemětřesení a odolnost proti sněhu se může účinně vyhnout poškození držáku způsobené sněhem nebo zemětřesením. V některých oblastech s vysokým sněhem by měla být věnována zvláštní pozornost kontaktní oblasti mezi držákem a střechou, aby se zabránilo deformaci nebo poškození držáku v důsledku nadměrného sněhu nebo ledu. Zejména pro tradiční střechy dlaždic a kovových střech je třeba pravidelně kontrolovat systém držáku, aby se zajistilo, že za různých klimatických podmínek vydrží zatížení.

6. Zlepšení systému a aktualizace technologie

S pokrokem v technologii fotovoltaického průmyslu se nové systémy držáku neustále objevují s lepší strukturální optimalizací a vyšší bezpečnostní výkon. Během pravidelné údržby je také možné zvážit technické aktualizace nebo vylepšení starých systémů držáku. Například do původního systému držáku lze například přidat komponenty vyztužení odolné vůči větru nebo odolné vůči větu nebo k nahrazení původního systému konzoly pro zlepšení celkové stability a životnosti systému odolné vůči větru.

Během pravidelné údržby lze vyhodnotit výkon systému držáku a držák lze včas upgradovat a zrekonstruovat v kombinaci se současným technologickým vývojem. To může nejen prodloužit životnost systému fotovoltaického systému, ale také zlepšit účinnost výroby energie systému a dále zlepšit celkové ekonomické přínosy systému výroby energie fotovoltaického.

7. Standardy pro údržbu a implementační standardy

Cyklus údržby systému fotovoltaického držáku se liší v závislosti na oblasti, prostředí a návrhu systému. Obecně lze říci, že pro fotovoltaické konzoly v obecných prostředích je běžným cyklem komplexní inspekce a údržba jednou ročně. Ve zvláštních prostředích, jako je silný vítr, těžký sníh a vysoká vlhkost, může být nutné zkrátit cyklus údržby držáku. Frekvence a specifický obsah údržby by měly být stanoveny na základě skutečných podmínek a prostředí využití systému.
