Pitched střešní PV montáž

Od designu po údržbu: Pitched Roof PV montáž plného životního cyklu

Složení systému pitched střechy PV montáž
The Pitched střešní PV montáž je obvykle složen z kolejnic, konektorů, bloků komponent a pevných základů. Ve srovnání se systémem ploché střechy musí být montáž střechy přímo připojena ke struktuře střechy (jako jsou dlaždice, barevné ocelové dlaždice, cementové desky atd.). Jeho hlavní funkcí je stabilizovat komponenty a nést zatížení generované vnějším prostředím (jako je větrná síla, tlak sněhu atd.).
Taizhou Dongsheng New Energy Technology Co., Ltd. navrhl celou řadu platných strukturálních řešení založených na různých typech střech, jako je systém upevňovacích systémů pro propíchnutí cementových dlaždic, systém propíchnutí cementu, glazovaný systém háčku dlaždic atd., Aby se dosáhlo dobré přizpůsobení se strukturou budovy a zajistilo dlouhodobé bezpečné a stabilní provoz.

Metoda instalace a strategie porovnávání typu střechy
Různé polohované střešní materiály a struktury mají různé požadavky na metodu fixace montážního systému. Běžné typy střechy a metody shody jsou následující:

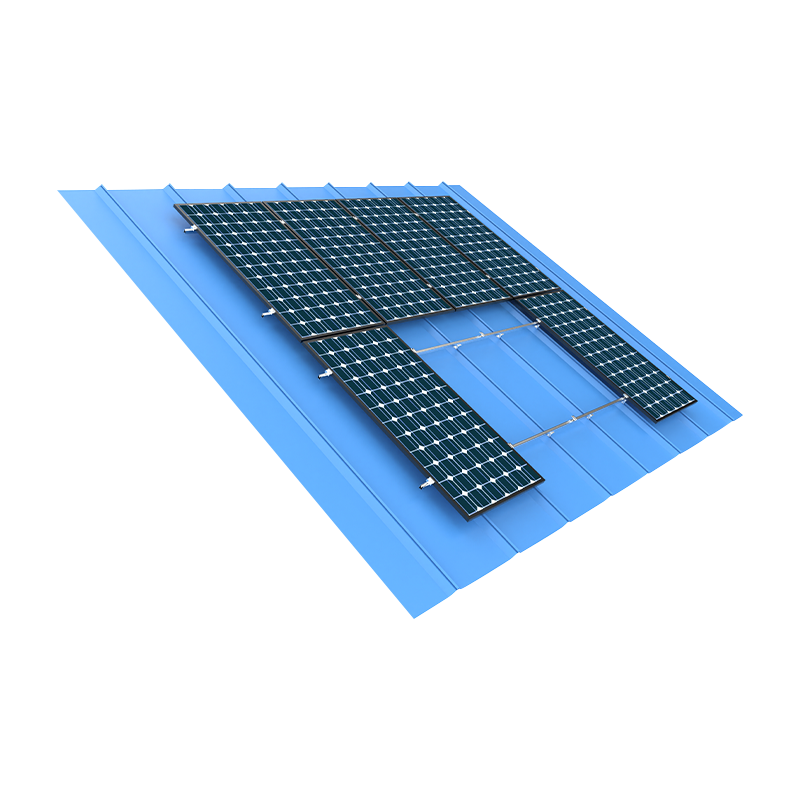

*Barevná ocelová střecha dlaždic
Barevné ocelové dlaždice jsou běžnou střechou pro průmyslové rostliny. Mají mírnou sílu a snadno se konstruují. Montáž je často fixována kolejnicemi z hliníkové slitiny a barevné ocelové dlaždice, aniž by pronikla do střešního panelu, čímž se snížilo riziko prosakování vody. Standardizovaná struktura příslušenství společnosti Taizhou Dongsheng New Energy Technology Co.

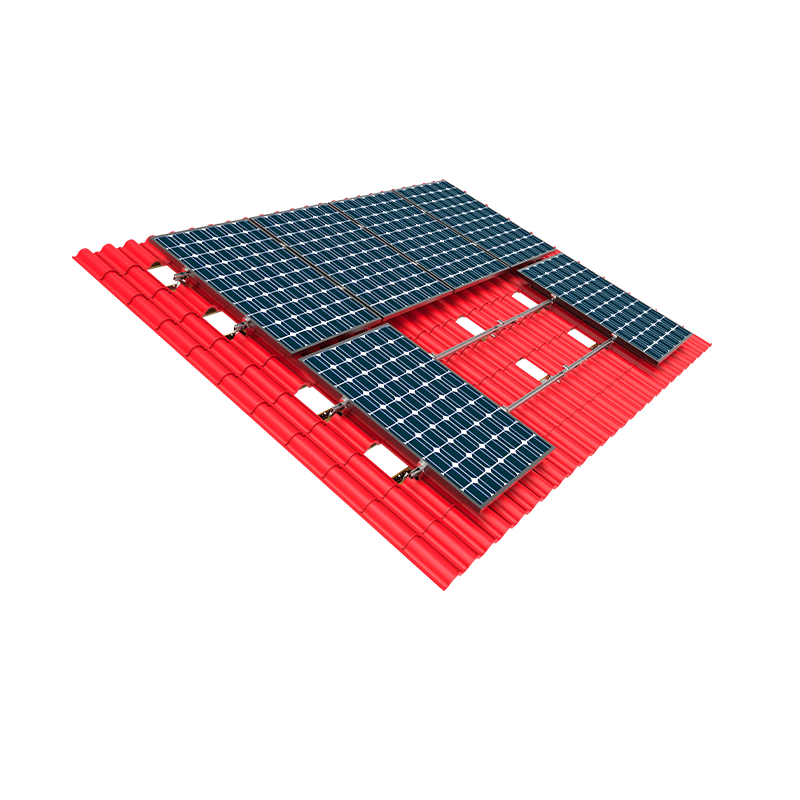

* Střecha cementových dlaždic
Střechy cementových dlaždic jsou častější v obytných budovách. Montáž je obvykle fixována expanzními šrouby nebo samovahovacími šrouby ve strukturálním paprsku pod dlaždicí a je vybavena nepromokavou technologií pro zpracování, jako jsou butylové gumové těsnění, vodotěsné čepice atd. Háčkové výrobky navržené společností mohou flexibilně upravit výšku tak, aby se přizpůsobily problému různé tloušťky dlahů.
* Glazovaná střecha dlaždic
Sklení střechy na dlaždicích jsou vysoce dekorativní a je obtížné je instalovat. Taizhou Dongsheng New Energy Technology Co., Ltd. používá metodu háčku ve tvaru písmene U, která nepoškodí povrch dlaždic pro připojení montáže k dřevěné nebo betonové základní struktuře a spojuje ji s vodicí železnicí přes větrné háček, aby se zohlednily stabilní instalaci a krásnou střechu.

Výběr materiálu a úvahy o strukturální stabilitě
Pomocí střechy má vysoké požadavky na sílu materiálu, trvanlivost a hmotnost. Kvůli určitým omezením zatížení na struktuře střechy se stává konstrukčním zaměřením.
*Materiál z slitiny hliníku: Hliníkové profily 6063-T5 se používají ve většině systémů rezidenčních a barevných ocelových střešních systémů. Mají dobrý poměr pevnosti k hmotnosti a jsou eloxováni ke zlepšení odolnosti proti povětrnostním vlivům.
*Části z nerezové oceli: Všechny části, které jsou v pevném kontaktu se střechou (jako jsou šrouby a háčky), jsou vyrobeny z 304 nerezové oceli, aby se zlepšila odolnost proti korozi a prodloužila životnost.
*Analýza strukturálního zatížení: Tým návrháře vypočítá regionální tlak větru a tlak sněhu prostřednictvím specifikací zatížení budovy a kombinuje faktory, jako je například, orientace a střešní materiály pro provádění mechanické analýzy a strukturální výztuže, aby byla zajištěna stabilita celkového systému.

Optimalizace úhlu a orientace v montážním designu
Střecha Pitchedd má pevnou polohu, když je navržena, takže úhel instalace fotovoltaického modulu je přímo ovlivněn střechou. Vhodný úhel sklonu a orientace v různých oblastech mají významný dopad na míru využití světla:
*Střecha orientovaná na jih: Je nejvhodnější pro přímou instalaci komponent. Pokud je úhel sklonu střechy v rozmezí 15 ° -30 °, může v podstatě splňovat požadavky na sluneční svit ve většině oblastí.
*Střecha na východ-západní: Oboustranné komponenty nebo ploché dlážděné roztoky lze použít ke zlepšení celkové účinnosti výroby energie prostřednictvím optimalizovaného rozvržení.
*Střechy ve tvaru speciálního: Taizhou Dongsheng New Energy Technology Co., Ltd., přijímá strategii rozvržení územního plánování a nezávisle navrhuje montážní řešení pro každý, aby zajistila, že celkový výkon systému je maximalizován maximalizovaný.

Opatření pro ochranu vodotěsnosti a střechy
Proces instalace Naplácená střešní montáž zahrnuje přímý kontakt se střechou a je nutné zajistit, aby integrita vodotěsné vrstvy nebyla poškozena. Taizhou Dongsheng New Energy Technology Co., Ltd. poskytuje odpovídající vodotěsná řešení podle různých střešních struktur:
*Při penetrační fixaci se používají těsnicí podložky s dvojitou vrstvou a vodotěsné uzávěry, aby se zabránilo průniku dešťové vody.
*V roztoku bez penetrace se používá konstrukce upínací struktury kombinovaná s gumovými těsněními, aby se snížil tlak na dlaždice a kovové desky.
*Všechny produkty jsou před odchodem z továrny podrobeny testování solných sprejů a simulaci deště na místě, aby se zajistilo utěsňovací účinek dlouhodobého venkovního používání.

Stavební proces a řízení bezpečnosti
Výstavba střechy je náročnější než ploché střechy, včetně problémů, jako jsou operace s vysokou výškou, ochrana bezpečnosti a omezený provozní prostor. Taizhou Dongsheng New Energy Technology Co., Ltd. přijme následující opatření k zajištění hladké konstrukce během provádění projektu:
* Hodnocení před konstrukcí: Provádějte průzkumy struktury střechy na místě, postavené a stabilita dlaždic, aby se potvrdila proveditelnost.
* Standardizovaný proces: Vyvinout jednotné pokyny pro konstrukci a provozní pokyny, abyste se vyhnuli uvolnění komponent nebo montáž v důsledku lidské chyby.
* Správa bezpečnosti: Všichni instalátoři musí být vybaveni bezpečnostními pásy a přilbami a absolvovat školení pro provoz vysokých výšků.

Provoz a správa údržby a trvanlivost systému
Jako základní podpůrná struktura fotovoltaických složek, spolehlivost montážního systému přímo ovlivňuje následnou operaci. Taizhou Dongsheng New Energy Technology Co., Ltd. poskytuje zákazníkům systematické služby provozu a údržby, včetně pravidelných inspekcí, kontroly těsnosti šroubů, inspekcí proti korozi atd.::
* Včasné úpravy nebo posílení lze provést pro problémy, jako je potopení komponent a uvolnění montáže.
* Zřízením archivu systému zaznamenejte data celého procesu výstavby, přijetí a provozu a údržby, což je vhodné pro budoucí sledovatelnost a údržbu.
* Poskytněte návrhy na výměnu a upgrade příslušenství pro prodloužení provozní životnosti systému.

Roztoky montáže na střechu pro různé typy střechy

Definice a klasifikace pitched střešních PV montáže
The Pitched střešní PV montáž je strukturální systém používaný k opravě fotovoltaických modulů na střeše. Podle různých střešních struktur může být rozdělena hlavně do následujících kategorií:
* Barevná ocelářská střešní montáž
* Cementová dlaždice/keramická dlaždice střešní montáž
* Glazed dlaždice střešní montážní systém
* Beton nalévání na montáž střechy
Různé typy střech mají různé požadavky na strukturální přizpůsobení, vodotěsný výkon, návrh zátěže atd., Takže je nutné formulovat řešení podle místních podmínek.

Charakteristiky instalace a technické výzvy
Operace s vysokou výškou a omezení stavebního prostoru
Výstavba střechy musí zvážit ochranu bezpečnosti, omezený pracovní prostor a obtížný provoz. Montážní design by měl být co nejlehčí a nejlehčí, rychle se instalovat a snížit zpracování na místě.
* Požadavky na strukturu střechy
Střechy na plošině mají obecně určitá omezení nosnosti, takže montážní systém musí splňovat požadavky na lehkou váhu a snížit zatížení střechy a zajistit strukturální pevnost.
* Požadavky na vysokou hydroizolaci
Montážní instalace často zahrnuje proniknutí střechy, která se výrazně konfliktuje s tradiční vodotěsnou vrstvou. Jak zajistit, aby původní vodotěsná vrstva nebyla poškozena při upevňování, je jedním z klíčových bodů v návrhu nasazených střešních úchytů.
*Výběr materiálu a body strukturálního návrhu
Taizhou Dongsheng New Energy Technology Co., Ltd. používá hlavně následující materiálové systémy:
*Hliníkové lehké kolejnice a podpůrné komponenty
S charakteristikami lehké hmotnosti, silné odolnosti proti korozi a snadné instalaci je vhodný pro většinu druhů šikmých střech, zejména obytných budov.
*304 Šrouby a háčky z nerezové oceli
Složky přímo spojené se střechou jsou většinou vyrobeny z nerezové oceli, což zlepšuje dlouhodobou trvanlivost a odolnost proti korozi a přizpůsobuje se různým klimatickým prostředím.
*Butyl gumové těsnění a vodotěsná těsnění
Používá se pro utěsnění při pronikání střechy, pomáhat při udržování původního vodotěsného výkonu střechy a snížení rizika úniku.

Instalační strategie odpovídající různým strukturám střechy
*Barevná ocelová střecha dlaždic
Připevněné k purlinu s kovovými svorkami nebo samovahovacími šrouby bez proniknutí střešního panelu. Montážní struktura je přizpůsobena podle typu vlny střechy a účinnost instalace je vysoká.
*Cementová dlaždice/keramická střecha dlaždic
Pod dlaždicí je nutné nastavit kovový háček a připojit jej ke struktuře příhradové střechy. Dlaždice musí být během instalačního procesu částečně rozebrány a během výstavby jsou kladeny vyšší požadavky na integritu střechy.
*Glazovaná střecha dlaždic
Instalace je obtížná a obecně se nedoporučuje proniknout do povrchu dlaždic. K připojení montáže použijte visící háček bez poškození dlaždice.
*Betonové odlévání šikmé střechy
Struktura má vysokou pevnost a může být přímo ukotvena s rozšiřujícími šrouby. V kombinaci s vodotěsnými uzávěry a těsnicími materiály pro zpracování pozice perforace, aby se zajistil vodotěsný výkon.

Optimalizační úvahy o sklonu a orientaci
Samotná svahová střecha má design sklonu a montáž musí upravit uspořádání součásti podle střechy:
*Střecha orientovaná na jih: Přímo nainstalujte fotovoltaické panely podél pitched a pomocí stávajícího pitched zlepšení účinnosti výroby energie.
*Střecha na východ-West: Zvažte použití dvojitého rozvržení nebo oboustranných komponent pro zlepšení využití světla.
*Nepravidelná orientace: Společnost může poskytnout přizpůsobený design a upravit úhel podle skutečné polohy, aby kompenzoval nedostatečný sklon komponenty.
Taizhou Dongsheng New Energy Technology Co., Ltd. představil nástroje pro simulaci architektonického osvětlení v návrhu systému, které pomáhají při optimalizaci kombinace upravování a orientace pro zlepšení účinnosti výroby energie po celý rok.

Proces implementace projektu a technická podpora
Sjední střešní fotovoltaický systém musí komplexně zvážit charakteristiky budov a podmínky místa od návrhu po konstrukci. Společnost obvykle implementuje projekt v následujících krocích:
* Měření na místě a průzkum střechy
Prostřednictvím mapování dronů nebo manuálního měření jsou zvládnuty klíčová data, jako je napjaté, orientace a rozestupy Purlinu.
* Strukturální výpočet a návrh schématu
Analýza strukturální síly se provádí na základě parametrů, jako je místní tlak větru, sněhová zatížení a síla struktury střechy.
* Výběr montáže a výkresu
Přiřaďte montážní komponenty a výstup standardizované výkresy konstrukce a seznamy materiálů na podporu zákazníků nebo instalátorů pro provádění efektivní konstrukce.

Pokyny pro instalaci a vzdálená technická podpora
Poskytněte stavební pokyny videa, vzdálené technické školení nebo technické pokyny na místě, abyste zákazníkům pomohli dokončit instalaci podle standardů.
* Doporučení po inspekci a údržbě
Zřídit databázi projektu a pravidelně doporučujte základní údržbářské práce, jako je napnutí šroubu, kontrola bodu připojení a kontrola vrstvy proti korozi.

Záruka údržby a provozu systému
Údržba Pomocí střešních úchytů je obtížnější, takže časný návrh a výběr materiálu jsou zvláště kritické. Společnost doporučuje, aby zákazníci pravidelně kontrolovali následující položky:
*Zda jsou body připojení volné nebo zrezivělé;
*Zda je vodotěsná vrstva na průniku střechy stará nebo poškozena;
*Zda je montážní povrch zjevně deformován nebo poškozen silou;
*Zda je uspořádání komponent kompenzováno nebo sklouzáno.
Stanovením provozních a údržbářských souborů a inspekčních plánů mohou zákazníci efektivně rozšířit životní cyklus systému a zajistit stabilní efektivitu výroby energie.
