Střešní montážní systém

Nápady na design a inženýrská praxe střešního PV montážního systému v distribuované fotovoltaice

Role a funkční polohování systému montáže střechy
Střešní fotovoltaická držák slouží nejen jako instalační platforma pro fotovoltaické moduly, ale musí také splňovat následující základní funkce:
*Strukturální fixace: Spolehlivě opravte fotovoltaické moduly na povrchu střechy, aby se zabránilo posunutí nebo pádu způsobené vnějšími silami, jako je zatížení větrem a sněhová zatížení;
*Nastavení úhlu: Přiměřeně nastavením úhlu a směru sklonu je zlepšena účinnost přijímání světla, čímž se zvyšuje výrobu energie;
*Přizpůsobte se struktuře střechy: Vyrovnejte se s různými formami střechy, jako je beton, barevné ocelové dlaždice, prosklené dlaždice atd. K dosažení stabilního spojení;
*Anti-seepace a anti-korozie: Zajistěte, aby střecha nebyla poškozena a odolávala korozi a oxidaci v dlouhodobém venkovním prostředí;
*Snadno se instaluje a údrž: Strukturální design musí vzít v úvahu účinnost sestavy na místě a pohodlí pozdějšího provozu a údržby.
Dongsheng Nová energie používá střešní montážní systém Jako základní podpůrná jednotka a navrhuje ji z více dimenzí strukturálního výkonu, materiální technologie a prostředí využití, aby dosáhla rovnováhy mezi bezpečností a ekonomikou celkového systému.

Návrh klasifikace systému pro různé typy střechy
Vzhledem k významným rozdílům ve střešních strukturách musí být systém držáku klasifikován do scén na začátku designu. Taizhou Dongsheng New Energy vytvořila systém řešení pro následující typické typy střechy:

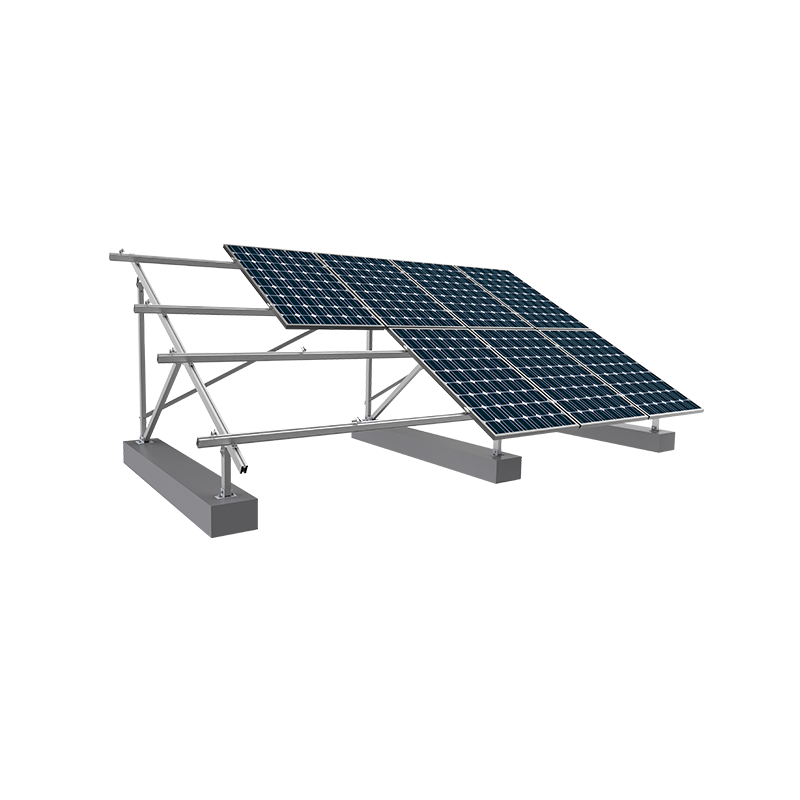

Betonový plochý systém držáku střechy
* Dvě struktury, pevné a nastavitelné: pomocí protiváhu mola cementu, upevnění expanzního šroubu nebo vyztužení šroubu chemického kotvy;
* Integrovaný návrh struktury základního a diagonálního paprsku: zvýšená stabilita;
* Vhodné pro optimální sklon směřující na jih: maximalizujte využití světla.
Barevný systém držáku střešních dlaždic
* Roztok připojení typu svorky: Vyhněte se perforaci střechy a snižte riziko úniku vody;
* Modulární kombinace horizontálních a vertikálních paprsků: pro pracovníky pohodlné se sestavit;
* Lehké materiály: Snižte zatížení na střeše a přijímáme se v úvahu strukturální bezpečnost.

Systém montáže
* Konstrukce fixace typu háčku: Přizpůsobte se různým typům dlaždic, jako jsou prosklené dlaždice, malé zelené dlaždice atd.;
* Metoda podpory bodu: Chraňte původní strukturu střechy a vylepšete ventilační kapacitu;
* Vodotěsné strukturální části Srovnání: Snižte riziko průniku dešťové vody.
Každý systém je přizpůsoben podle skutečné struktury střechy, geografického tlaku větru, hustoty instalace a dalších podmínek, aby byla zajištěna bezpečnost a životnost projektu.

Návrh materiální technologie a povrchové ochrany
Střešní držák je vystaven vnějšímu prostředí po dlouhou dobu a faktory, jako je vítr, déšť, ultrafialové paprsky a znečištění, mohou snadno způsobit korozi a stárnutí. Spolehlivost materiálů a povrchové úpravy proto přímo ovlivňuje životnost systému. Dongsheng Nová energie přijímá následující standardy při výběru a procesu materiálu:
*Hliníková slitinová držák (6005-T5): Má vlastnosti vysoké pevnosti, lehké hmotnosti, odolnosti proti korozi atd., Vhodné pro požadavky na lehké zatížení střech;
*Galvanizovaná ocel s hot-dip: Běžně se používá v průmyslových střešních systémech, které vyžadují vyšší pevnost, a tloušťka galvanizované vrstvy splňuje národní standardní požadavky proti korozi;
*Konektory z nerezové oceli: Používá se pro šrouby, háčky, svorky a další části k zajištění stabilního připojení;
*Eloxující léčba/Galvanizační proces hot-dip: prodloužit životnost odolnosti proti korozi povrchu, zejména vhodné pro přímou moře, vysokou vlhkost a další oblasti.
Všechny materiály z Taizhou Dongsheng Nová energie prošla certifikací systému kvality ISO a byla stanovena přísná příchozí inspekce materiálu a mechanismu řízení dávek, aby se zajistila konzistence produktu.

Koncept integrovaného designu: Od předběžného průzkumu po pozdější údržbu
Dongsheng nová energie dodržuje koncept integrované služby v systému podpory střechy a pokrývá celý proces životního cyklu fotovoltaického podpory:
Předběžná fáze: průzkum a strukturální analýza
* Získejte diagram struktury střechy, materiál a únosnost prostřednictvím průzkumu pole na místě;
* Kombinujte údaje o tlaku větru a sněhové zatížení pro provedení strukturální simulace a analýzy síly;
* Výkonové výkresy výstupů, výpočtové knihy a účty materiálů.
Střední období: Pokyny k dodávce a instalaci
* Poskytněte předem sestavený modulární podpůrný systém ke snížení obtížnosti manuálního sestavení na místě;
* Balíček a dodávka podle staveniště pro zlepšení účinnosti rozvržení;
* Poskytněte vzdálené technické pokyny nebo expedici inženýrů na místě, kteří pomáhají stavebním jednotkám při úspěšném dokončení montáže.
Pozdní fáze: Podpora inspekce a údržby systému
* Poskytovat pravidelné návrhy strukturální inspekce;
* Navrhnout cykly údržby a metody údržby pro různé materiály a metody připojení;
* Zřídit technické soubory zákazníka pro usnadnění následné sledovatelnosti a výměny komponent.

Projektová praxe a zpětná vazba od zákazníků k akumulaci zkušeností
Od svého založení v roce 2009 provedla Taizhou Dongsheng New Energy tisíce střešních fotovoltaických projektů doma i v zahraničí, včetně:
*Průmyslový park střešní fotovoltaické projekty;
*Solární střechy veřejných budov, jako jsou školy a nemocnice;
*Rezidenční distribuované fotovoltaické projekty;
*Přizpůsobená řešení držáku pro projekty střešních továrních továrny.
Prostřednictvím skutečného inženýrského ověření má Dongsheng neustále zlepšováno konstrukční standardy, zlepšenou účinnost instalace a optimalizované poměry materiálu a připojení, což vytváří kompletní sadu škálovatelných konstrukčních a stavebních systémů.

Budoucí trendy a pokyny pro optimalizaci systému
S neustálým zvyšováním distribuovaných fotovoltaických politik a zlepšením standardů pro úsporu energie v budování energetických úsporných standardů vykazují systémy střešních fotovoltaických držáků následující vývojové trendy:
*Lehký vývoj: Snižte strukturální hmotnost prostřednictvím nových materiálů z slitiny nebo kompozitních materiálů s vysokou pevností;
*Inteligentní výběrová platforma: Budoucí výběr držáku se bude spoléhat na model digitálního budov a simulační software pro automatické generování strukturálního designu;
*Integrovaný design se strukturou budovy: Systém BIPV vyžaduje, aby držáky zohlednily jak estetiku, tak vodotěsné schopnosti;
*Zelená výroba a recyklace: Technologie recyklace materiálu a zelená výroba se stane objevujícím se obavami.
Taizhou Dongsheng Nová energie nadále investuje do výzkumu a vývoje a nepřetržitě optimalizuje spolehlivost systému, přizpůsobivost a pohodlí instalace na podporu implementace diverzifikovanějších střešních projektů.

Jak vyvážit účinnost instalace a bezpečnost provozu v systému montáže na střechu

Definice a funkce montážního systému střechy
The střešní montážní systém je instalační struktura, která opravuje moduly solárních článků na střeše. Jeho základní funkce zahrnují:
*Fixování a podpůrná funkce: Zajištění strukturální stability fotovoltaických modulů za přirozených podmínek, jako je zatížení větrem a sněhová zatížení;
*Funkce optimalizace úhlu: Zlepšení účinnosti přijímání světla úpravou sklonu modulů;
*Funkce strukturální ochrany: Snižování poškození vnějšího prostředí na fotovoltaický systém a zajištění dlouhodobého provozu;
*Adaptabilita kooperativní budovy: Konstrukce držáku musí plně zvážit faktory, jako je stavební materiál, kapacita nosnosti a struktura drenáží.
Systém držáku střechy New Energy bere v úvahu faktory, jako je strukturální mechanika, efektivita fotovoltaické elektrárny a pohodlí konstrukce na místě, a propaguje jej tak, aby vytvořila systematické řešení ve více střešních aplikacích.

Řešení systémových systémů odpovídající různým typům střechy
Střechy jsou rozmanité a různé stavební struktury mají různé požadavky na konstrukci pro závorky. Dongsheng Nová energie kombinuje střešní materiály a požadavky na zatížení, aby poskytovaly následující typická konzolací systémová řešení:
Betonový plochý systém držáku střechy
*Pevná struktura se používá hlavně a expanzní šrouby se často používají pro ukotvení nebo protizávažovou mola pro opravu;
*Úhel mezi držákem a komponentou je nastavitelný, což je vhodné pro rozvržení sklonu orientovaného na jih;
*Úvahy o konstrukci odolné vůči větru, podle metody uspořádání poměru koeficientu větru;
*Vhodné pro průmyslové parky, kancelářské budovy a střechy veřejných budov, vhodné pro rozsáhlou instalaci.
Barevný systém držáku ocelových dlaždic
*Použijte speciální svorky, aby se vešly se zvlněnými dlaždicemi, abyste se vyhnuli pronikání struktury střechy a snížili riziko úniku vody;
*Modulární design paprsků a podélných paprsků je vhodný pro dlaždice různých specifikací;
*Vhodné pro budovy světelné oceli, jako jsou továrny a logistické sklady, s nízkými požadavky na ložisko zatížení střechy.
Glazed Tile/Tile Roof Bracket System
*Přizpůsobený systém instalace háčku pro dosažení stabilního spojení s dlaždicemi;
*Podpora kontaktu s bodem se používá ke snížení poškození původních dlaždic;
*Vodotěsná opatření jsou nutná k zajištění toho, aby se celkový vodotěsný výkon střechy po instalaci komponent nesnížil.
Dongsheng New Energy zajišťuje, že různé typy střech mohou odpovídat vhodnému systému konzoly prostřednictvím průzkumu na místě a přizpůsobeného designu, což zlepšuje přizpůsobitelnost instalace a stabilitu systému.

Body materiálu a strukturálního návrhu
Střešní držáky jsou po dlouhou dobu vystaveny venkovnímu prostředí a musí mít základní vlastnosti odolnosti proti korozi, odolnosti stárnutí a vysoké pevnosti. Dongsheng Nová energie dodržuje následující zásady materiálu a strukturálního designu:
Standardní výběrové standardy
Hliníkové slitinové držáky (jako je 6005-T5): Vhodné pro střechy citlivé na hmotnost se silnou odolností proti korozi;
Horké držáky na uhlíkové oceli s hot-dip: vhodné pro scény vyžadující vysokou odolnost proti zatížení větru a vysokou rigiditu;
Upevňovací prvky z nerezové oceli (například 304/316): Zvyšte odolnost konektorů konektorů v prostředích s vysokou vlhkostí.

Design odolnosti proti povrchu a korozi
*Eloxování (pro slitiny hliníku) nebo galvanizující horký promok (pro ocel);
*Standardní tloušťka povlaku je řízena v rozmezí 60-80 μm pro zvýšení doby odolnosti proti korozi;
*Konstrukce utěsňovacího kroužku šroubu a konektoru, aby se zabránilo pronikání dešťové vody a zkorodování základny šroubu.
Prostřednictvím výběru vědeckých materiálů a konstrukcí strukturální ochrany může životnost systému konzoly dosáhnout více než 20 let, což v podstatě odpovídá provozním cyklu fotovoltaických modulů.

Integrovaný proces systémového servisu
Dongsheng New Energy nejen poskytuje produkty, ale také vytváří integrovaný servisní systém pokrývající celý projektový cyklus a vytváří podporu uzavřené smyčky od časného plánování až po pozdější údržbu:
Průzkum a formulace plánu na webu
*V kombinaci s výkresy struktury střechy a měřenými údaji;
*Provádět tlak větru, výpočet sněhové zatížení a simulace sklonu;
*Výkonové rozložení a výkresy konstrukce.
Poruženina materiálu a konstrukční pokyny
*Všechny komponenty jsou před odchodem z továrny očíslovány a klasifikovány;
*Poskytněte podrobné instalační příručky a návrhy konstrukce na místě;
*Odeslat inženýry na web a v případě potřeby provést proces instalace.
Podpora provozu a údržby a poprodeje
*Poskytovat denní návrhy na kontrolu a údržbu;
*Plně dodávejte náhradní díly a podporujte rychlou výměnu;
*Zřidněte soubory projektu zákazníka, které usnadňují dlouhodobé technické sledování a analýzu zpětné vazby.
Dongsheng Nová energie se spoléhá na mnoho let zkušeností s projektem, aby rozšířil systém držáku střechy z „dodávky jednotlivých produktů“ na „celkové dodávání systému“, aby se snížily náklady na koordinaci projektu pro zákazníky.

Projektová praxe akumulace a technická zpětná vazba
Dongsheng New Energy se účastnila velkého počtu skutečných projektů a pokrývala:
*Střechy průmyslových rostlin v Jiangsu, Anhui, Shandongu a dalších regionech;
*Projekty instalace fotovoltaické střechy v městských obytných oblastech;
*Projekty solární elektrárny na střechách veřejných budov;
*Dodávka komponent exportních střešních konzoly v zámořských objednávkách.
Tato praktická data poskytují podporu dat a technickou zpětnou vazbu pro Dongsheng k nepřetržitému optimalizaci návrhových řešení, zlepšení podrobností o procesu a zlepšení možností přizpůsobení na místě.

Vývojový trend systému držáku střechy
S nepřetržitým rozšiřováním fotovoltaického trhu a nepřetržitým vývojem specifikací budov vykazuje systém střešních konzolů následující trendy:
*Strukturální integrace: V budoucnu bude držák integrálně vytvořen se stavebními materiály střechy, aby se snížily pozdější náklady na instalaci;
*Industrializace sestavy: Zlepšit účinnost montáže prostřednictvím standardizované a modulární produkce;
*Inteligentní návrhová platforma: Pro automatický výběr a mechanickou analýzu používejte digitální modely a systémy BIM;
*Koncepce zelené výroby: Podporujte používání recyklovatelných materiálů a reagujte na politiky ochrany životního prostředí.
*Dongsheng Nová energie aktivně zkoumá nové materiály a iteruje strukturální design, aby se včasné uspořádání reagovalo na změny trhu.
