Balkon PV montážní systém

Role balkonového PV montážního systému při upgradu rezidenční energie

Definice a rozsah aplikace balkonového PV montážního systému
Balkon PV montážní systém se používá hlavně pro balkonový prostor na fasádě budov, jako jsou rezidence, byty, kancelářské budovy atd., K podpoře instalace malých fotovoltaických modulů k dosažení cíle samosprávy nebo výroby energie připojené k mřížce. Jeho rozsah aplikace zahrnuje:
* Balkony výškových a středních vysokých rezidenčních budov ve městech
* Terasy nebo oplocené oblasti vícepodlažních obytných budov
* Struktura balkonu z komerčních budov na zeď
* Transformace platformy okenního parapetu Aplikace nízkopodlažních budov
Tento systém je obvykle v měřítku malý, ale zdůrazňuje bezpečnost, flexibilitu instalace a estetickou koordinaci s architektonickou integrací.

Analýza strukturální formy a metody instalace
Vzhledem ke své zvláštní struktuře musí návrh montážního systému Balcony PV plně zvážit únosnost zábradlí balkonu, využití prostoru, stínování a bezpečnostní předpisy. Obecné strukturální formy jsou následující:
1. Systém zábradlí
Fotovoltaický panel je opraven nad nebo uvnitř původního zábradlí balkonu. Hlavní část je spojena s zábradlí přes svorku a šrouby, které je vhodné pro lehkou instalaci bez poškození původní struktury budovy.
2. Systém podkladové podpory stojícího podlahy
Vhodné pro terasy a balkony s velkými plochami. Nastavením podpěrů nohou a podpěr zadního náklonu na balkonovém terénu je celková strukturální stabilita vylepšena a orientace a úhel komponent jsou upraveny současně.
3. Struktura zavěšení na stěně
Konzolka je přímo nainstalována na stěně balkonu a komponenty jsou zavěšeny na vnitřní straně zábradlí nebo směrem k slunci. Je vhodný pro některé scény bez zábradlí nebo s nedostatečnou výškou zábradlí.
4. Systém nastavitelné struktury úhlu
Sklon komponent, vybavený mechanismem nastavení úhlu, lze flexibilně upravit podle sezónních změn a podmínek orientace, aby se zlepšila účinnost využití světla.

Klíčový výběr materiálu a návrh bezpečnosti
Konfigurace materiálu
Taizhou dongsheng nová energie obvykle používá následující kombinace materiálu:
*Hliníkovou slitinu a konektory z hliníku z hliníku: lehké, odolné proti korozi a neovlivňuje strukturu budovy;
*Šrouby a zámky z nerezové oceli: Zlepšete trvanlivost v balkonovém prostředí a snižte riziko rzi;
*Protiskluzová základna a odolné proti posílení odolné proti větru: Posílejte stabilitu pevných bodů a zabraňte strukturálnímu posunu.

Návrh bezpečnostního výkonu
Návrh systému balkonu by měl věnovat zvláštní pozornost následujícím bodům:
* Výpočet odolnosti proti tlaku větru: Vyhodnoťte zatížení větru na návětrné straně komponenty podle meteorologických údajů v oblasti, kde se nachází budova;
* Výpočet ložiska zatížení: Zkombinujte původní údaje o návrhu zátěže na balkoně za účelem kontroly celkového rozdělení hmotnosti a zabránění strukturálnímu přetížení;
* Ochrana proti pádu: Na okraji je třeba nainstalovat bezpečnostní zařízení, aby se zabránilo sklouznutí komponent v důsledku vibrací, silného větru a dalších faktorů.

Návrh procesů a služeb
Předběžné hodnocení
Dongsheng nový energetický technický tým pomáhá zákazníkům při provádění průzkumů na místě nebo vzdálených měřeních balkonových struktur, rozměrů, orientací a podmínek stínění.
Exkluzivní design
Kombinujte podmínky výkonu a mřížky uživatele a nakonfigurujte přiměřený počet komponent a plánů rozvržení a výstupní výkresy CAD a 3D modelování.
Strukturální porovnávání
Přizpůsobení balíčků komponent pro přizpůsobení, balení a přeprava je pro uživatele vhodné pro instalaci samotných nebo instalací na místě technickým personálem.
Pokyny pro instalaci a technická podpora
Poskytněte provozní příručky, video vedení a online poradenské služby, abyste zajistili bezpečné přistání konstrukcí a fotovoltaických systémů.

Typické scénáře aplikací a praktické výsledky
Strana rezidenčního uživatele
Použitelné na výrobu energie v rezidenčním balkoně, podporující malé fotovoltaické elektrárny v domácnosti (jako je 0,5 kW až 3kW systémy), které lze použít pro sebeužití nebo spojené s národní distribuovanou dotační politikou.
Komunitní pilotní projekt
Několik obytných komunit pilotovalo instalaci balkonových závorkových fotovoltaických systémů, které zlepšují míru využití energie budov bez zničení původní struktury budovy a mají určité stínování.
Transformace zelené energie městských budov
V budovách výškových kanceláří a komerčních rezidencích poskytuje systém konzoly balkony určité doplňky úspory pro budovy a zvyšuje zelený obraz budov.

Návrhy provozu a údržby systému
The Balkonový fotovoltaický systém je relativně snadné udržovat díky své nízké výšce a snadnému přístupu. Mezi hlavní návrhy patří:
*Pravidelně čistí trus prachu nebo ptáků na povrchu komponent, aby se zajistila absorpce slunečního světla;
*Zkontrolujte, zda jsou spojovací prvky volné nebo zrezivělé, aby se zabránilo strukturálnímu posunu způsobenému dlouhodobým vibracím;
*Věnujte pozornost provoznímu stavu fotovoltaického měniče, abyste zajistili účinnost přeměny energie;
*Udržujte okolí bez překážek, jako jsou balkonové rostliny, záclony, sušicí zařízení atd.
Společnost poskytuje dlouhodobé služby technické podpory a může také zřídit soubory provozu a údržby podle potřeby k prodloužení provozní životnosti systému.

Aplikační analýza aplikace Balcony PV montážního systému: Od strukturálního designu po bezpečný provoz a údržbu

Taizhou Dongsheng New Energy's Solution Foundation Od svého založení v roce 2009 se Taizhou Dongsheng New Energy zavázala k designu, výrobě a integrovaným integračním službám distribuovaných fotovoltaických systémových závorek. Společnost má vyspělý designový tým, produkt produktu prošel certifikací systému řízení kvality ISO a má více patentových technologií souvisejících s montáží PV
V oblasti Balkonové PV montážní systémy , Dongsheng New Energy vytvořila sadu standardizovaných a přizpůsobených systémů designu vhodných pro různé typy balkonu založené na letech akumulace při návrhu závorek střechy, země a speciální struktury, pokrývající předběžné vyšetřování, strukturální design, pokyny pro instalaci a pozdější údržbu.

Typické strukturální typy systémů balkonových konzoly
Vzhledem k jejich malému adaptačnímu prostoru, vyššímu požadavkům na zatížení a přísnější bezpečnostní úrovně, Balcony PV Mounchous obvykle přijímají následující strukturální typy:

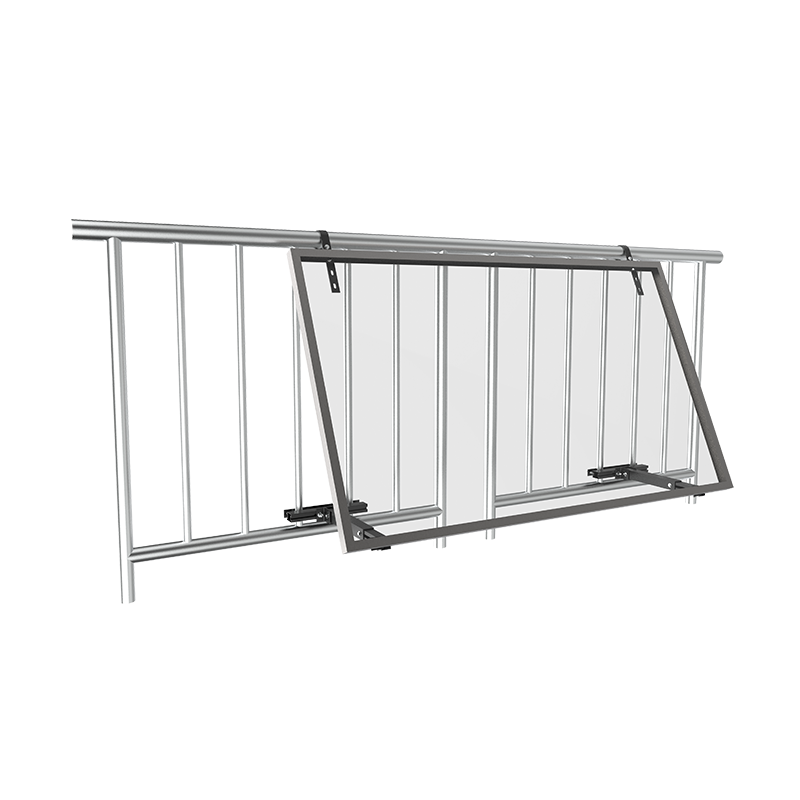

1. Struktura instalace zábradlí
Tato metoda upevňuje držák na původní zábradlí balkonu úchyty nebo šrouby, které je vhodné pro lehké systémy, které neovlivňují strukturu budovy a nevyžadují vrtání. Komponenty jsou obvykle uspořádány svisle nebo pod malým úhlem, který je vhodný pro balkony na východ-západ.
2. Struktura instalace stojící podlahy
Tato struktura je vhodná pro balkony nebo terasy s většími platformami. Spodní část držáku je vybavena protizávažovou základnou nebo neklouzavými nohami, aby se zlepšila celková stabilita. Tento roztok podporuje nastavitelný úhel komponent pro zlepšení účinnosti využití světla.
3. Struktura instalace na zeď
Vhodné pro balkony bez dostatečného podzemního prostoru jsou zavěšeny na vnitřní stěně nebo fasádě balkonu. Tato metoda je více závislá na únosné kapacitě struktury stěny a materiál stěny je třeba plně vyhodnotit.
4. vestavěná struktura slunečního stínu
Kombinace fotovoltaických komponent s balkonovými strukturami slunečního stínu za vzniku integrovaného řešení „fotovoltaického slunečního stínu“, které nejen splňuje funkci výroby energie, ale má také krásné a praktické funkce budovy a často se používá v balkonech orientovaných na jih.

Výběr materiálu a úvahy o strukturální bezpečnosti
Systém balkonu má vysoké požadavky na výkon strukturálních materiálů. Nová energie dongsheng obvykle používá následující konfigurace materiálu:
*Profily slitiny hliníku: Má výhody lehké hmotnosti, odolnosti proti korozi a nemagnetické vodivosti a je vhodné pro použití v deštivých a vlhkých oblastech ve městech;
*Upevňovací prvky z nerezové oceli: Zlepšete sílu a odolnost připojení, abyste zabránili rzi a uvolnění během dlouhodobého používání;
*Gumová základna nebo protiskluzová gumová podložka: Zvýšení tření mezi podlahou balkonu a dnem držáku, aby se zabránilo výtlaku;
*Strukturální adhezivní a vodotěsné příslušenství pro úpravu: Pro systémy namontované na stěně poskytujte zesílení těsnění, abyste zabránili prosakování vody a strukturálním uvolnění.
Pokud jde o návrh bezpečnosti, musí systém vypočítat základní zatížení větrem a strukturální zatížení. Podle faktorů, jako je výška stavebního podlahy, hladina tlaku větru a kapacita nesoucí zábradlí, zajistěte, aby komponenty nebyly kompenzovány nebo klesly kvůli vnějším silám, jako jsou silné větry a vibrace.

Proces návrhu a instalace systému balkonového systému
Ačkoli struktura balkonového montážního systému PV je relativně jednoduchá, zahrnuje faktory, jako je rozmanité prostředí na místě, diferencované podmínky osvětlení a personalizované potřeby uživatelů, takže musí spolupracovat se systematickým procesem návrhu:
1.. Předběžné měření na místě
Sbírejte velikost balkonu, orientaci a stínování prostřednictvím na místě nebo vzdálené pomoci a analyzujte nakládací skupinu
2. výstup plánu návrhu systému
Na základě údajů o měření určete typ držáku, diagram rozvržení komponenty fotovoltaického, doporučení úhlu sklonu, směr kabelu atd. A porovnejte kapacitu systému v kombinaci s zatížením uživatele.
3. balení a doručení materiálu
Nová energie Dongsheng může poskytnout modulární balené a dodávané součásti držáku, včetně hlavní struktury, fixování, pomocných materiálů, kabelových spon atd., Aby se usnadnilo pozdější montáž zákazníků.
4. Instalace Technická podpora
Poskytněte pokyny k kreslení, pokyny pro video a vzdálené technické konzultace a zajistěte profesionální instalační týmy, které pomáhají při konstrukci zajistit implementační účinek systému.

Návrhy na údržbu systému a záruka účinnosti provozu
Balkonový fotovoltaický systém je v oblasti, kde uživatelé často kontaktují, což je snazší kontrolovat a udržovat než střešní systém. Dongsheng New Energy doporučuje následující:
* Pravidelně čistí prach a znečišťující látky na povrchu komponent, aby se zachovala účinnost absorpce světla;
* Zkontrolujte, zda jsou konektory držáku volné každé čtvrtiny, zejména na balkóně výškové budovy;
* Vyvarujte se sušení předmětů, rostlin nebo zbytků pro blokování komponent a snížení ztráty výroby energie;
* Použijte malé střídače nebo systémy skladování energie pro zlepšení flexibility spotřeby elektřiny.

Typické scénáře aplikací a skutečné výhody
Balkonový montážní systém PV byl uveden v mnoha skutečných projektech. Mezi běžné aplikace patří:
* Uživatelé výškového bytu: Vyřešte problém nedostupného střešního prostoru a dosažení základních potřeb výroby energie pod 1 kW;
* Malé komerční kancelářské budovy: K nasazení fotovoltaických systémů použijte balkony nebo konzolové platformy k doplnění kancelářské síly;
* Komunitní pilot a staré projekty renovace měst: Propagujte renovaci a upgrade budovy zelené budovy a realizujte přístup k čistému přístupu k domácnostem;
* Distribuovaná platforma prodeje napájení fotovoltaického napájení: V kombinaci s měřením na straně uživatele si uvědomte přebytek přístupu k energii a monitorování spotřeby energie.
Skutečná zpětná vazba uživatelů ukazuje, že i když je balkonový prostor omezený, může přiměřené uspořádání držáků a komponent dosáhnout roční výroby energie 300 ~ 1000kWh, což pomáhá zmírnit denní výdaje na elektřinu.

Budoucí směr vývoje
The Balkon PV montážní systém bude hrát větší roli v oblasti zelené transformace městských budov, nezávislého řízení energie domácnosti a výstavby inteligentních mikrogridů. Budoucí vývojové trendy zahrnují:
* Integrace designu estetického konzoly s fasádami budovy
Integrovat se do architektonického stylu, aby se zvýšila uniformita a koordinaci vzhledu balkonu;
* Propagace integrovaného modulu pro skladování energie komponenty
Použijte malé baterie k výrobě elektřiny během dne a použití v noci ke zvýšení energetické účinnosti systému;
* Přístup k inteligentním monitorovacím a kontrolním systémům
Monitorování dat výroby energie v reálném čase v kombinaci s aplikací a asistenty hlasové pro dosažení dálkového ovládání.
